Przyrząd do zarabiania przewodów

• Przyrząd służy do kielichowania przewodów i rurek miedzianych przy zarabianiu końcówek niezbędnych do połączenia tych przewodów w układzie hamulcowym,

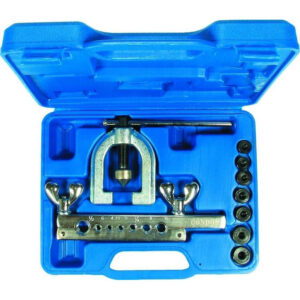

W zestawie:

– Plastikowa walizka,

– Praska do zarabiania koncówek,

– Uchwyt do przewodów hamulcowych,

– Ściski metryczne: 4.75, 5, 6, 8, 10 mm,

– Ściski ściski calowe: 1/4″, 1/2″,

– Ściski do zarabiania koncówek:

– – zwykłych,

– – odgiętych o kąt 90°,

– – otwartych – typ F,

– – podwójnych – typ E,

DOSTĘPNE POJEDYŃCZE ELEMENTY ZESTAWU

Instrukcja obsługi:

• Zarabianie przewodów powinno być wykonywane przez wykwalifikowany personel w specjalistycznym zakładzie. Niedopuszczalne jest używanie przyrządu przez dzieci. Osoba używająca przyrządu powinna być trzeźwa, przeszkolona pod względem Bezpieczeństwa i higieny pracy i wykonywać czynności z wyczuciem oraz rozwagą.

Uwaga !!! Istnieje niebezpieczeństwo zranienia ostrymi krawędziami przewodu lub zaciśnięcia praską palca.

• 1. Koniec przewodu musi być obcięty pod kątem prostym i oczyszczony z ostrych krawędzi.

• 2. Umieścić przewód w otworze uchwytu i wysunąć przewód na odpowiednią długość.

• 3. Zacisnąć mocno przewód w uchwycie nakrętkami motylkowymi.

• 4. Włożyc trzpien adaptera do środka przewodu.

• 5. Umieścić koncówkę praski nad adapterem i dokręcać praskę, aż adapter zetknie się z uchwytem.

• 6. Zdjąć adapter – koncówka przewodu powinna mieć kształt stożka.

• 7. Wkręcić koncówkę praski aż przewód się rozchyli.

• 8. Wyjąć przewód z uchwytu.

• 9. Nie opijać udanej operacji – zażywanie alkoholu w miejscu pracy jest zabronione przepisami Bhp, jest niezdrowe i niesmaczne.

Strona w katalogu 2019/20: 77
