System geometrii kół 3D 2 kamery autotracking SmartSafe WA861 PRO

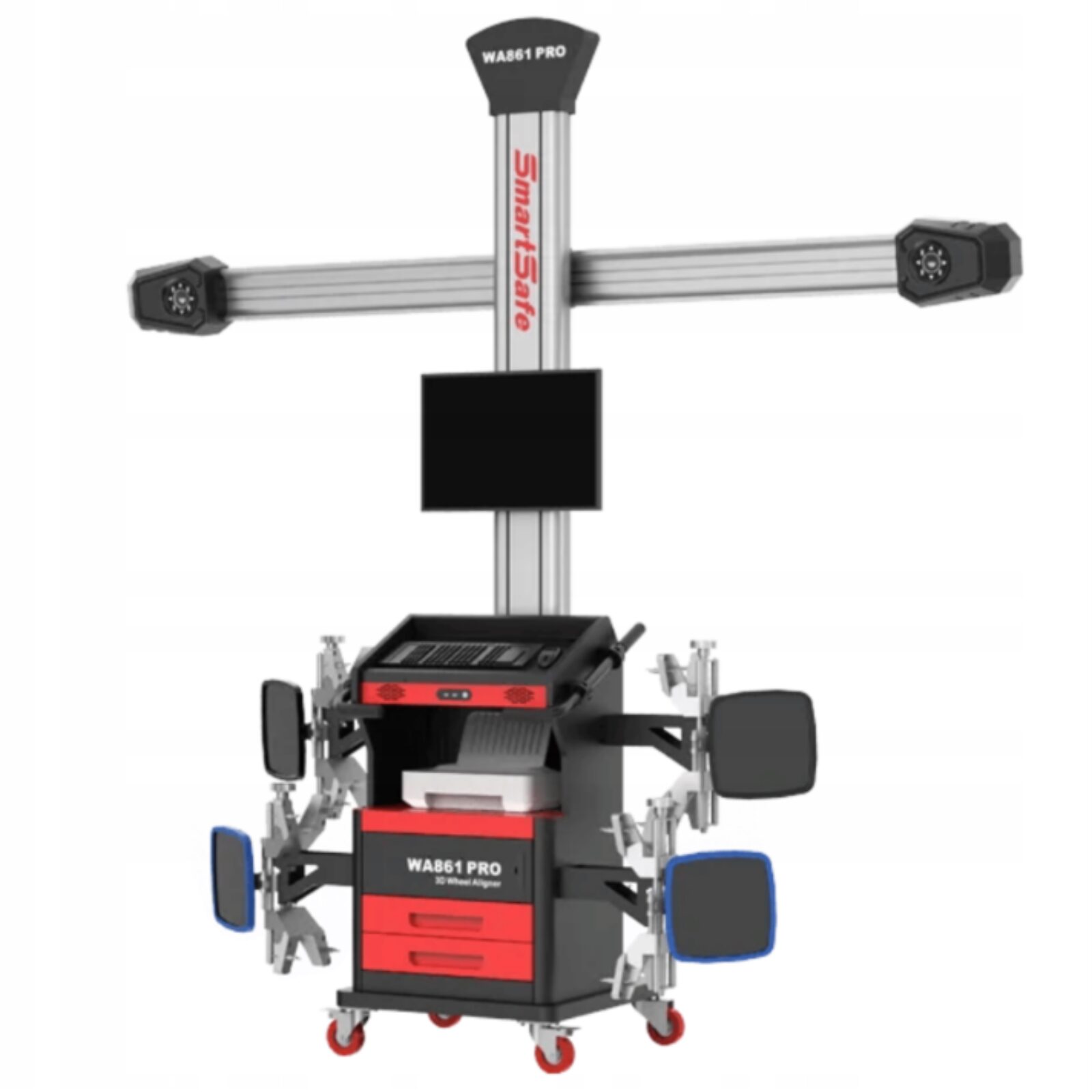

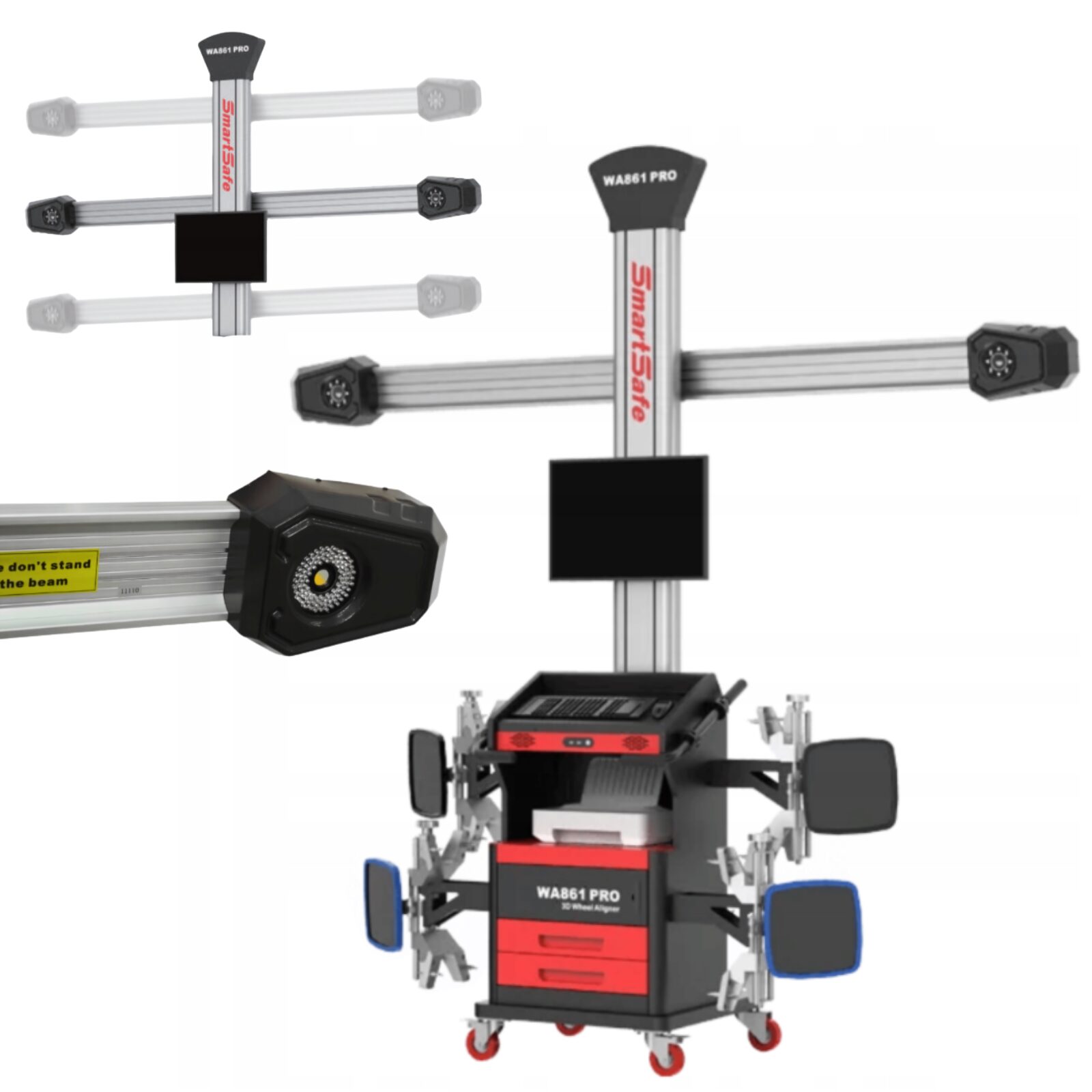

Urządzenie do geometrii kół 3D SmartSafe WA861 PRO 5 MP AutoTracking

SmartSafe WA861 PRO to profesjonalne urządzenie do pomiaru geometrii kół 3D przeznaczone do warsztatów samochodowych, serwisów mechanicznych, stacji diagnostycznych oraz punktów zajmujących się kompleksową obsługą zawieszenia.

System wykorzystuje dwie kamery 5 MP Ultra HD, pasywne tarcze 3D oraz funkcję AutoTracking, która automatycznie dopasowuje wysokość belki z kamerami do położenia pojazdu.

Mobilna konstrukcja urządzenia umożliwia łatwe przemieszczanie go pomiędzy stanowiskami, dzięki czemu jeden system może być wykorzystywany w różnych częściach warsztatu.

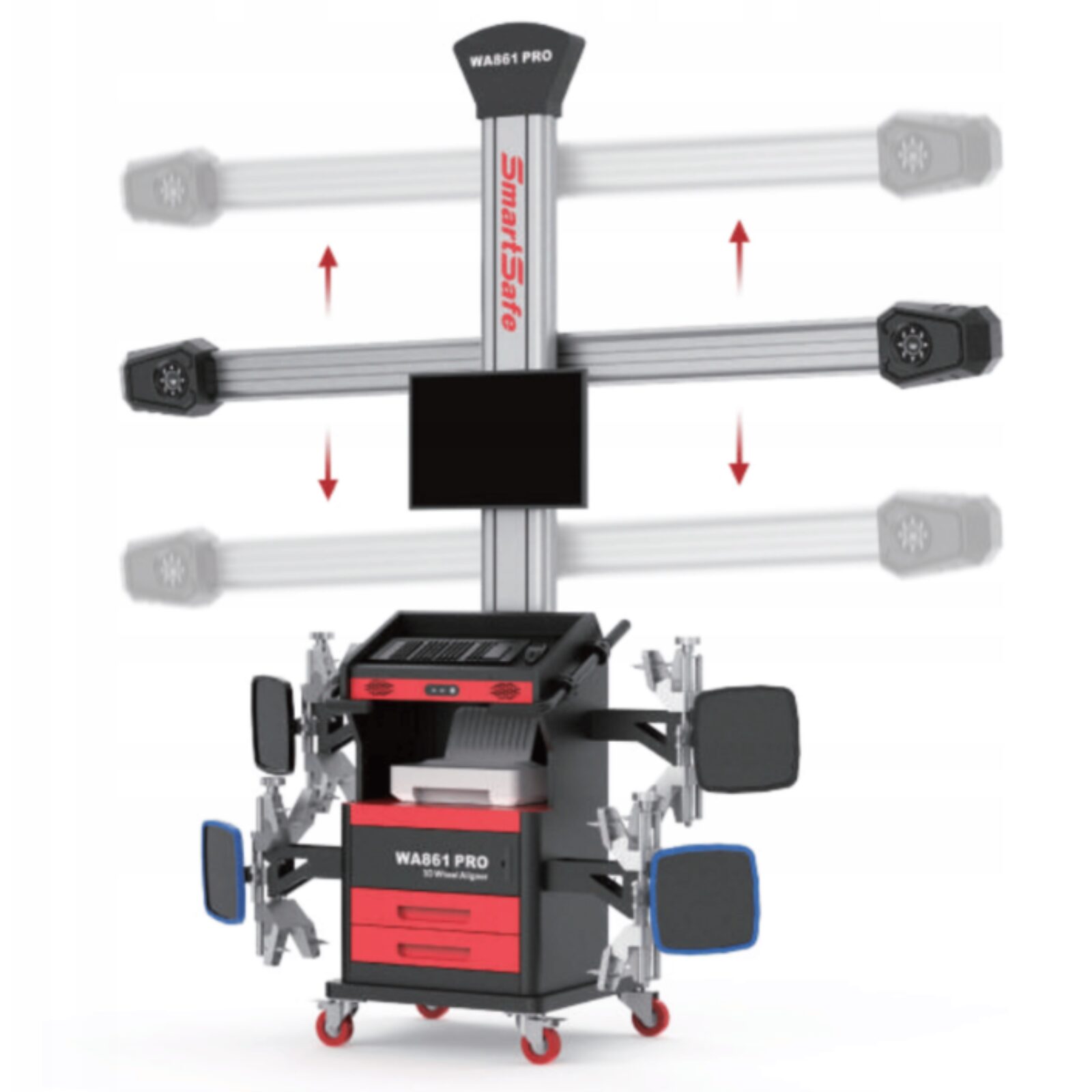

System AutoTracking – automatyczna regulacja wysokości kamer

SmartSafe WA861 PRO został wyposażony w system automatycznego śledzenia tarcz.

• Belka z kamerami automatycznie dostosowuje swoją wysokość.
• System śledzi położenie pasywnych tarcz zamontowanych na kołach.
• Nie ma potrzeby ręcznego ustawiania kamer podczas podnoszenia lub opuszczania pojazdu.
• Zakres wysokości roboczej belki wynosi 1200–2400 mm.
• Możliwa jest praca z pojazdem znajdującym się zarówno nisko, jak i wysoko na podnośniku.

Rozwiązanie pozwala usprawnić obsługę pojazdu i ograniczyć liczbę czynności wykonywanych przez operatora.

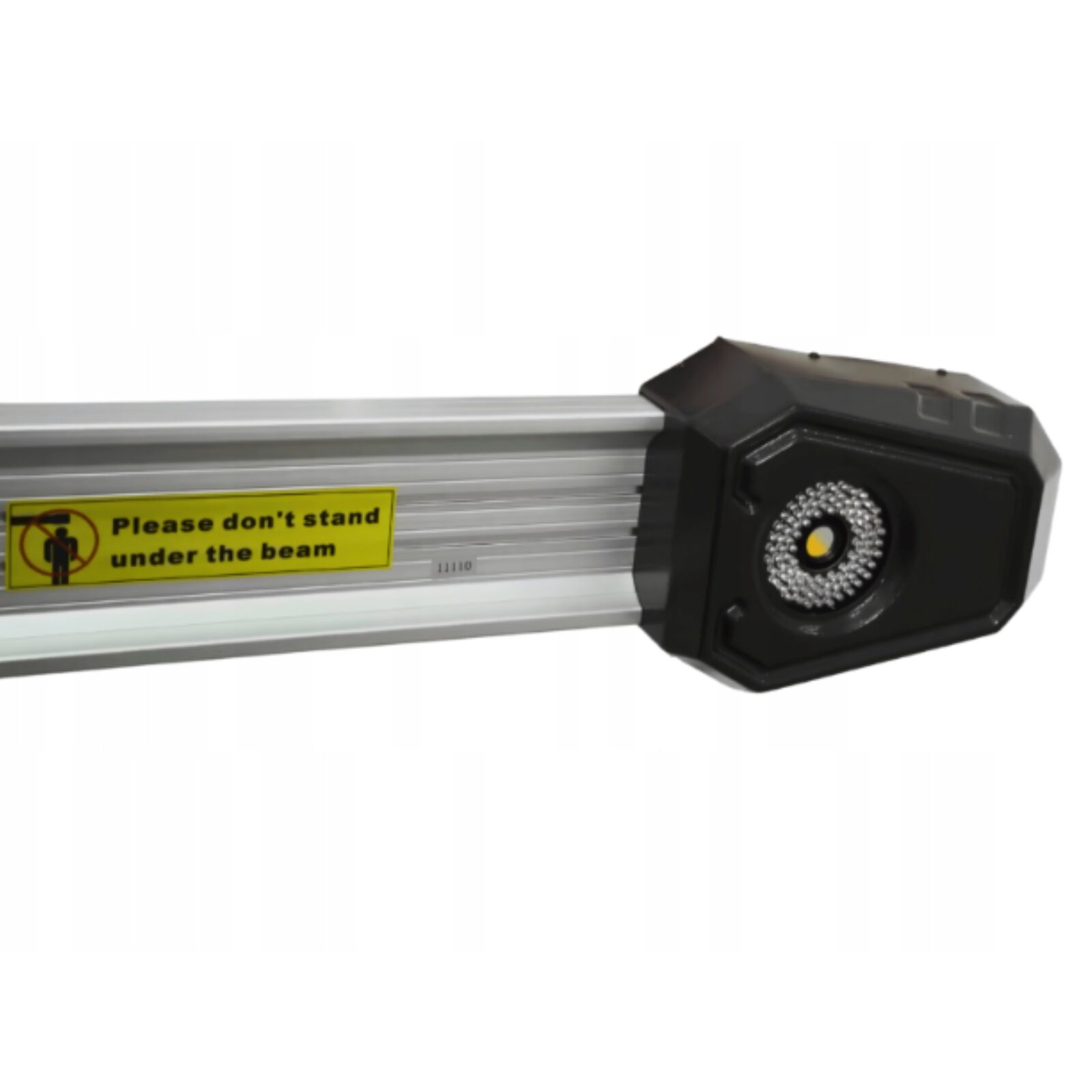

Dwie kamery Ultra HD 5 MP

Urządzenie wykorzystuje dwie wysokiej rozdzielczości kamery 5 MP, które odpowiadają za odczyt położenia tarcz 3D oraz obliczanie parametrów geometrii zawieszenia.

Wysoka rozdzielczość kamer pozwala na dokładne i szybkie zbieranie danych niezbędnych do przeprowadzenia pomiaru.

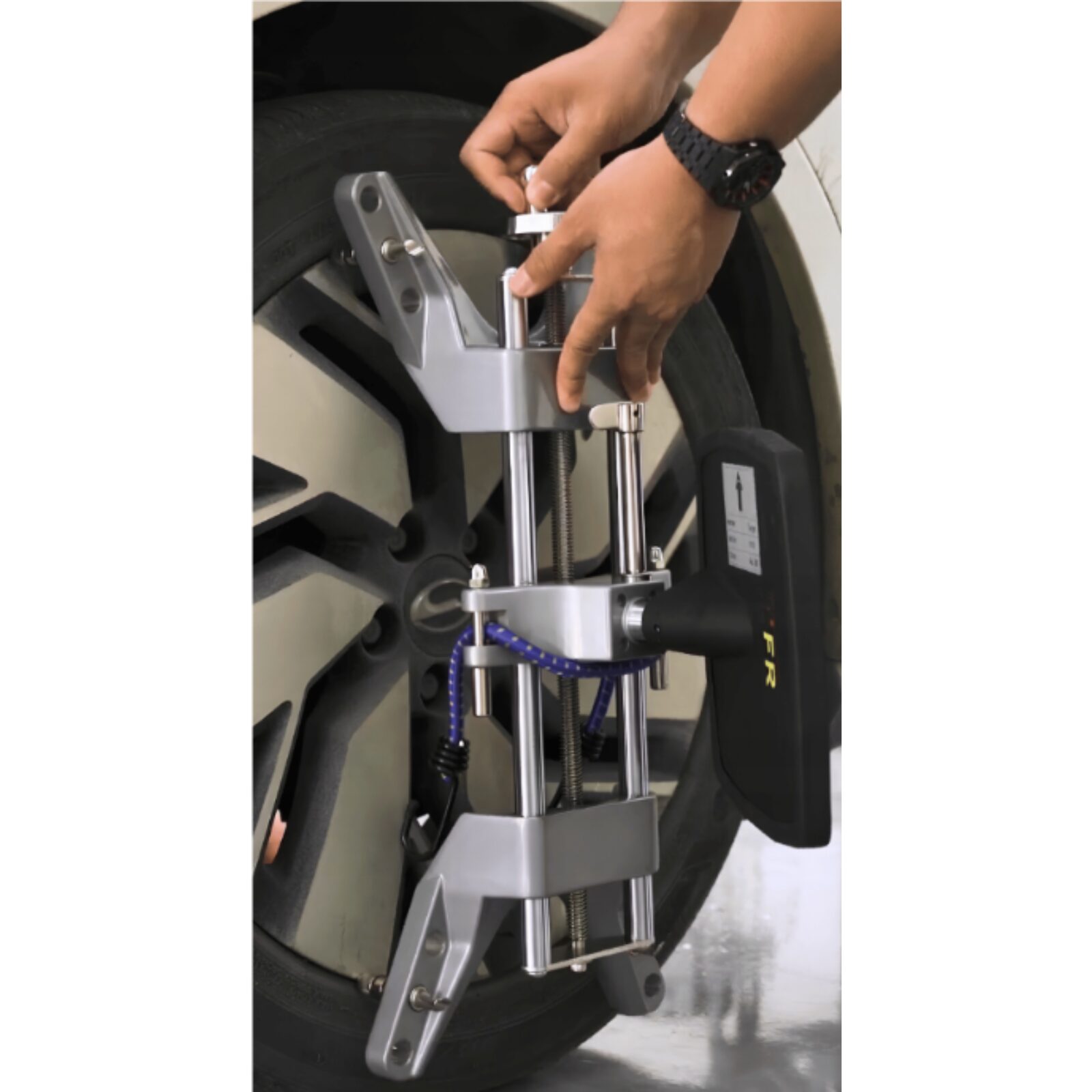

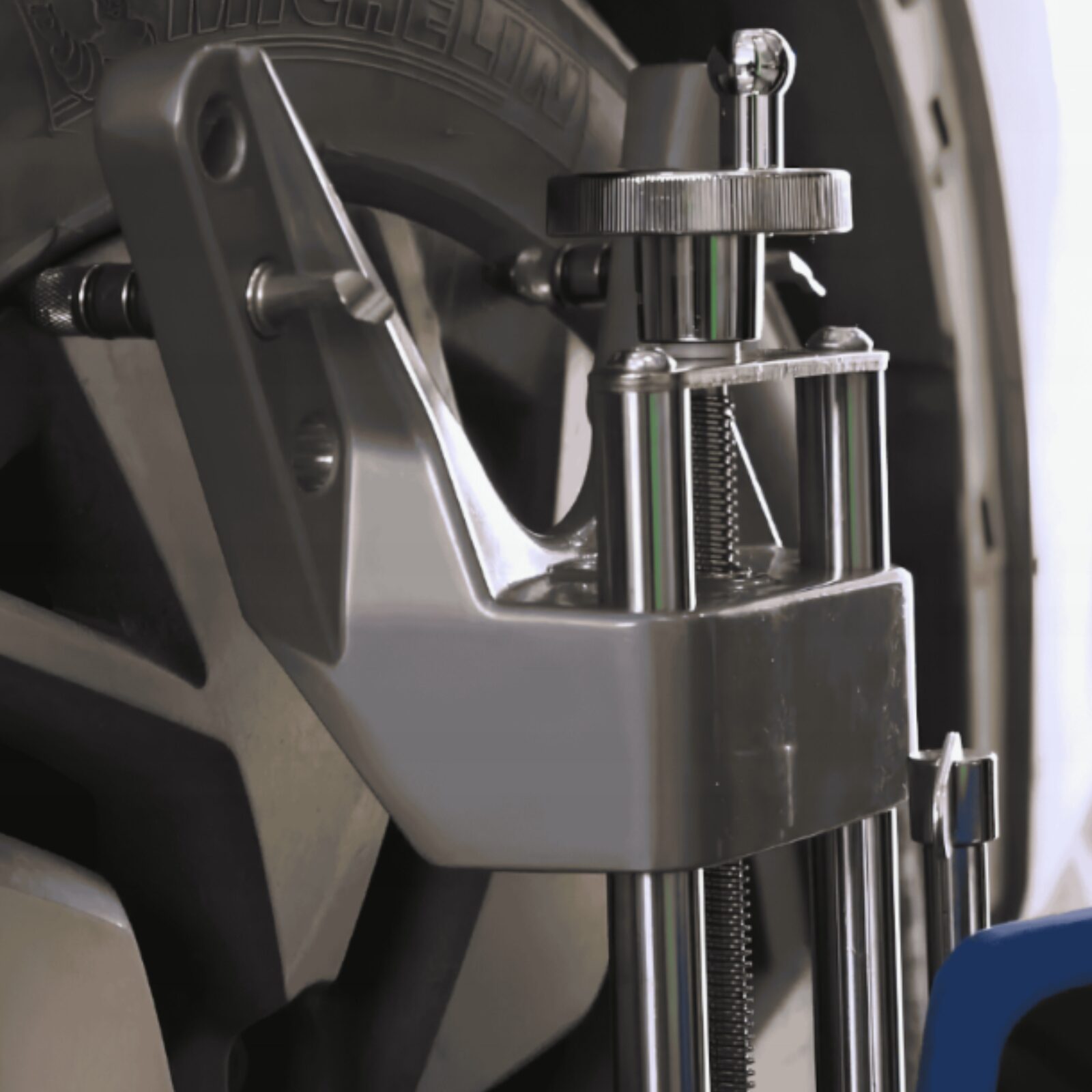

Pasywne tarcze 3D

System wykorzystuje pasywne tarcze pomiarowe montowane na kołach pojazdu.

Tarcze:

• nie wymagają zasilania,
• nie posiadają baterii,
• nie wykorzystują przewodów,
• nie posiadają elektronicznych elementów pomiarowych,
• są przystosowane do intensywnej pracy warsztatowej.

Dzięki temu obsługa systemu jest prosta, a liczba elementów wymagających konserwacji została ograniczona.

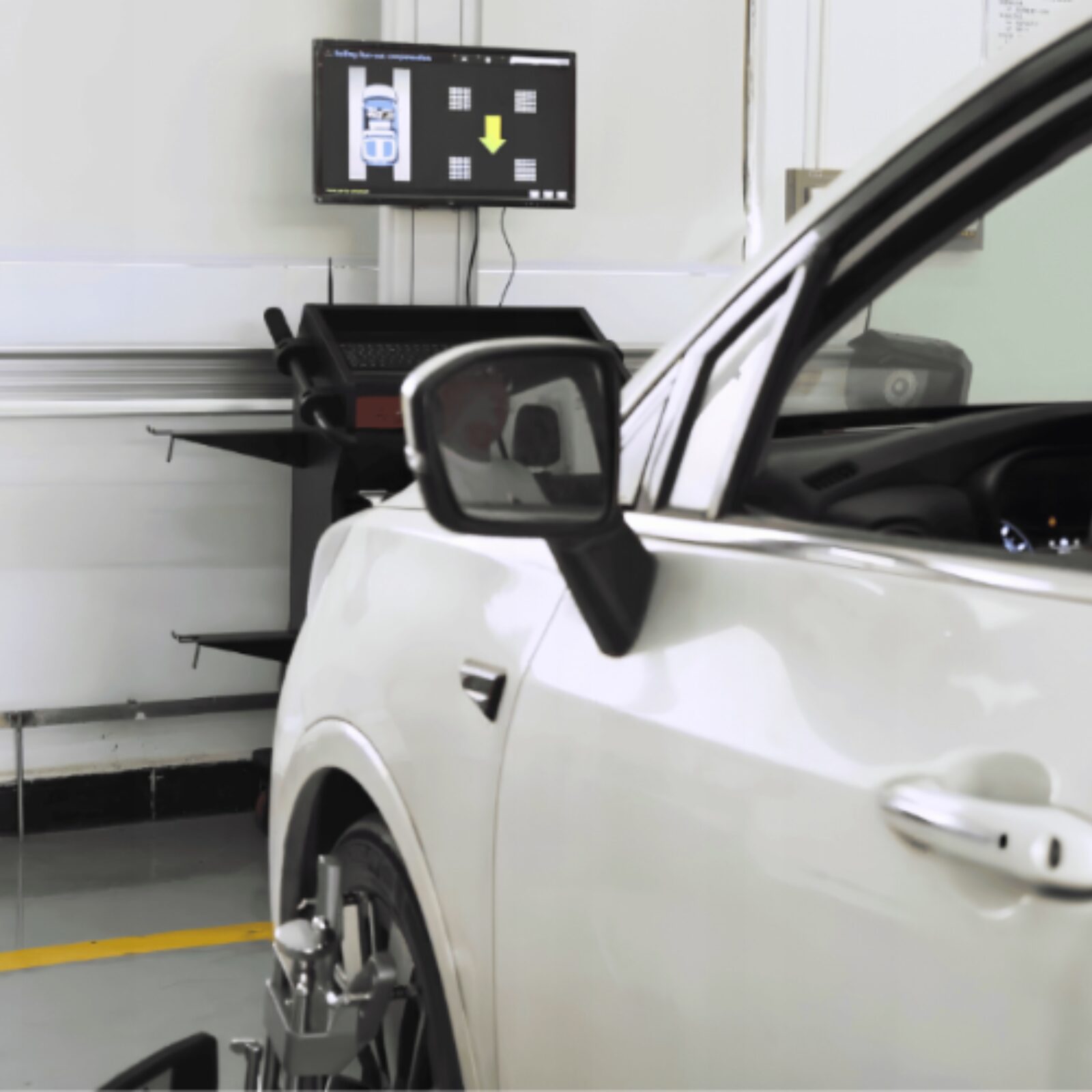

Kompensacja bicia przez krótkie przetoczenie pojazdu

WA861 PRO umożliwia wykonanie kompensacji bicia poprzez przetoczenie samochodu.

Wystarczy przesunąć pojazd o około 8–12 cm, bez konieczności podnoszenia poszczególnych osi.

Pozwala to szybko przygotować pojazd do właściwego pomiaru geometrii.

Rozbudowane możliwości pomiarowe

SmartSafe WA861 PRO umożliwia pomiar najważniejszych parametrów geometrii kół i zawieszenia.

System pozwala sprawdzić między innymi:

• zbieżność połówkową,
• zbieżność całkowitą,
• kąt pochylenia koła,
• kąt wyprzedzenia sworznia zwrotnicy,
• kąt pochylenia sworznia zwrotnicy,
• kąt geometryczny osi jazdy.

Automatyczny system bezpieczeństwa

Podczas podnoszenia i opuszczania belki urządzenie kontroluje jej ruch.

W przypadku wykrycia przeszkody system automatycznie zatrzymuje ruch, ograniczając ryzyko kontaktu belki z pojazdem, wyposażeniem warsztatu lub innym obiektem.

Baza ponad 50 000 modeli pojazdów

Oprogramowanie urządzenia posiada rozbudowaną bazę danych obejmującą ponad 50 000 modeli pojazdów.

System umożliwia również tworzenie własnych profili i danych pojazdów bezpośrednio przez użytkownika.

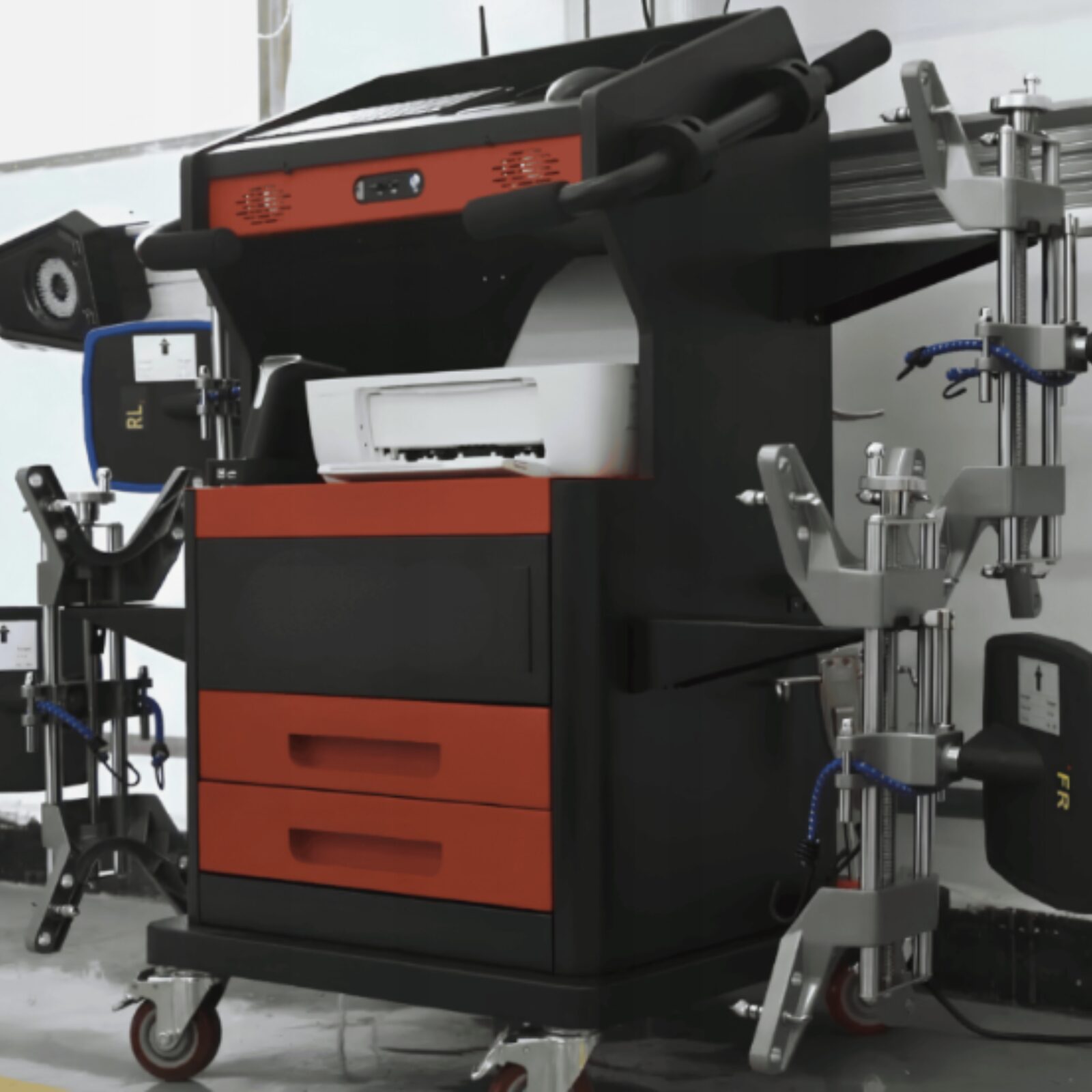

Mobilna konstrukcja

Dane techniczne

• Model: SmartSafe WA861 PRO
• Technologia pomiaru: 3D
• Liczba kamer: 2
• Rozdzielczość kamer: 5 MP Ultra HD
• System śledzenia: AutoTracking
• Wysokość robocza belki: 1200–2400 mm
• Wysokość podnoszenia pojazdu podczas pomiaru: 1250–2500 mm
• Kompensacja bicia: przez przetoczenie pojazdu
• Dystans przetoczenia: około 8–12 cm
• Komunikacja: Wi-Fi
• System operacyjny: Windows
• Zasilanie: 230 V / 50–60 Hz / 1 faza
• Baza danych: ponad 50 000 modeli pojazdów
