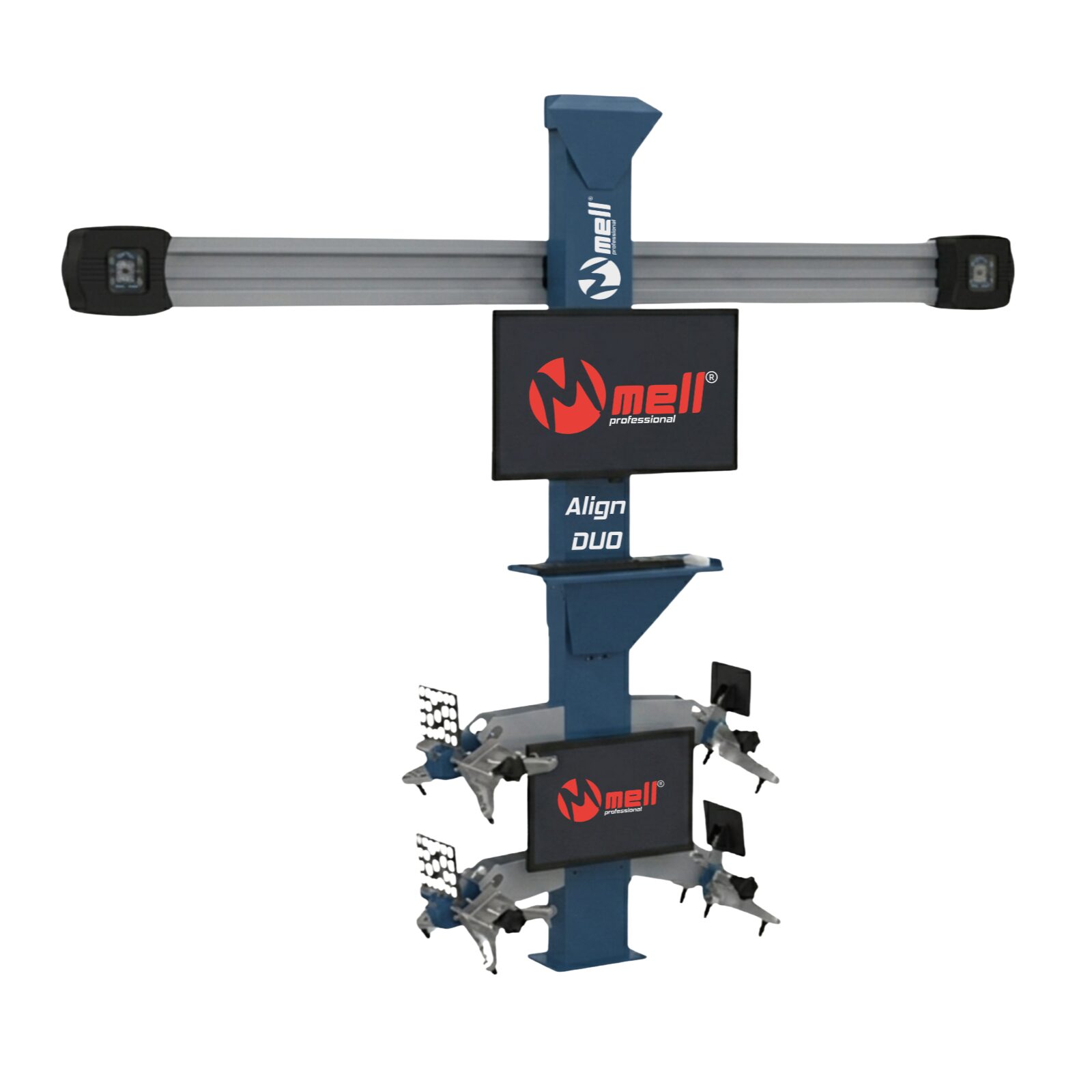

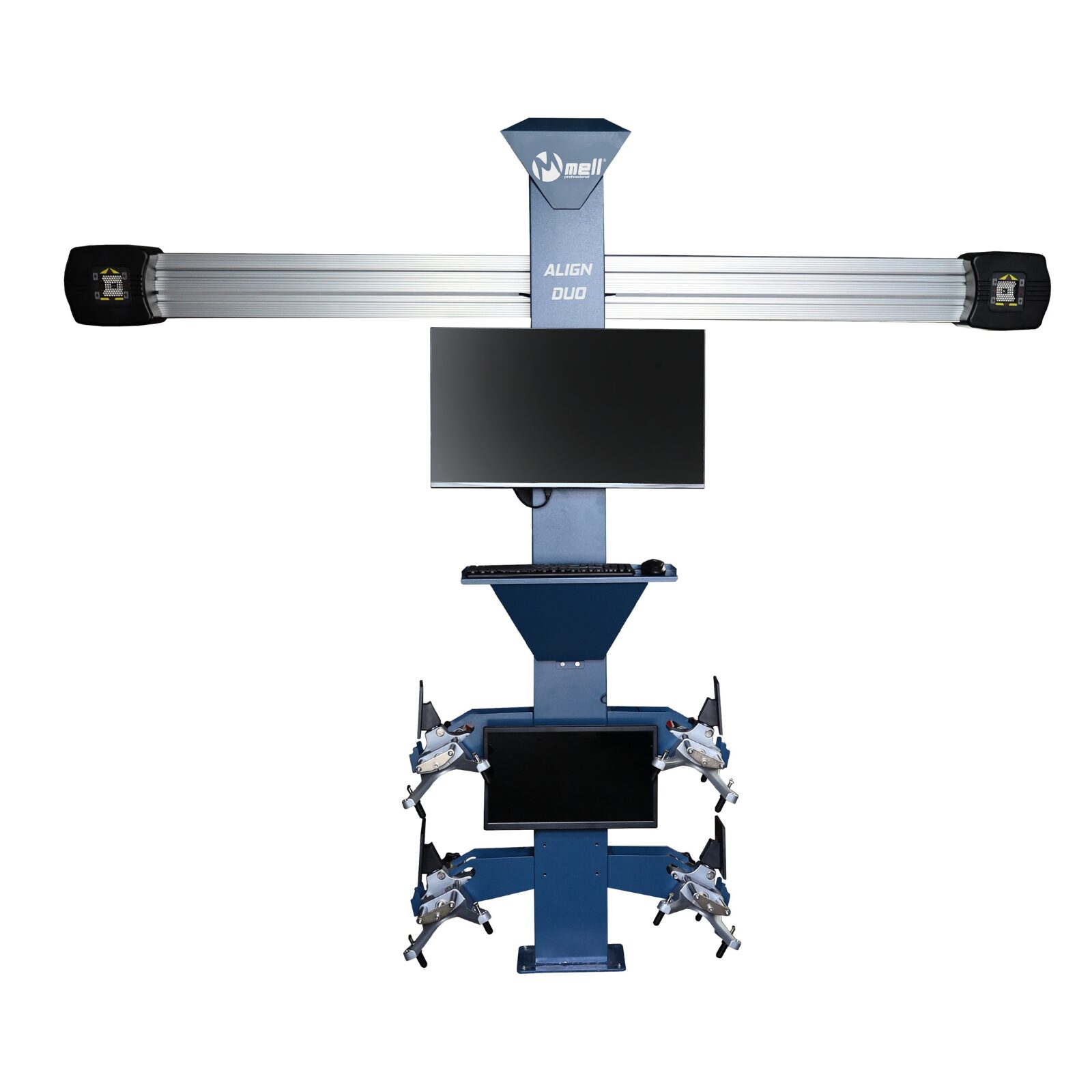

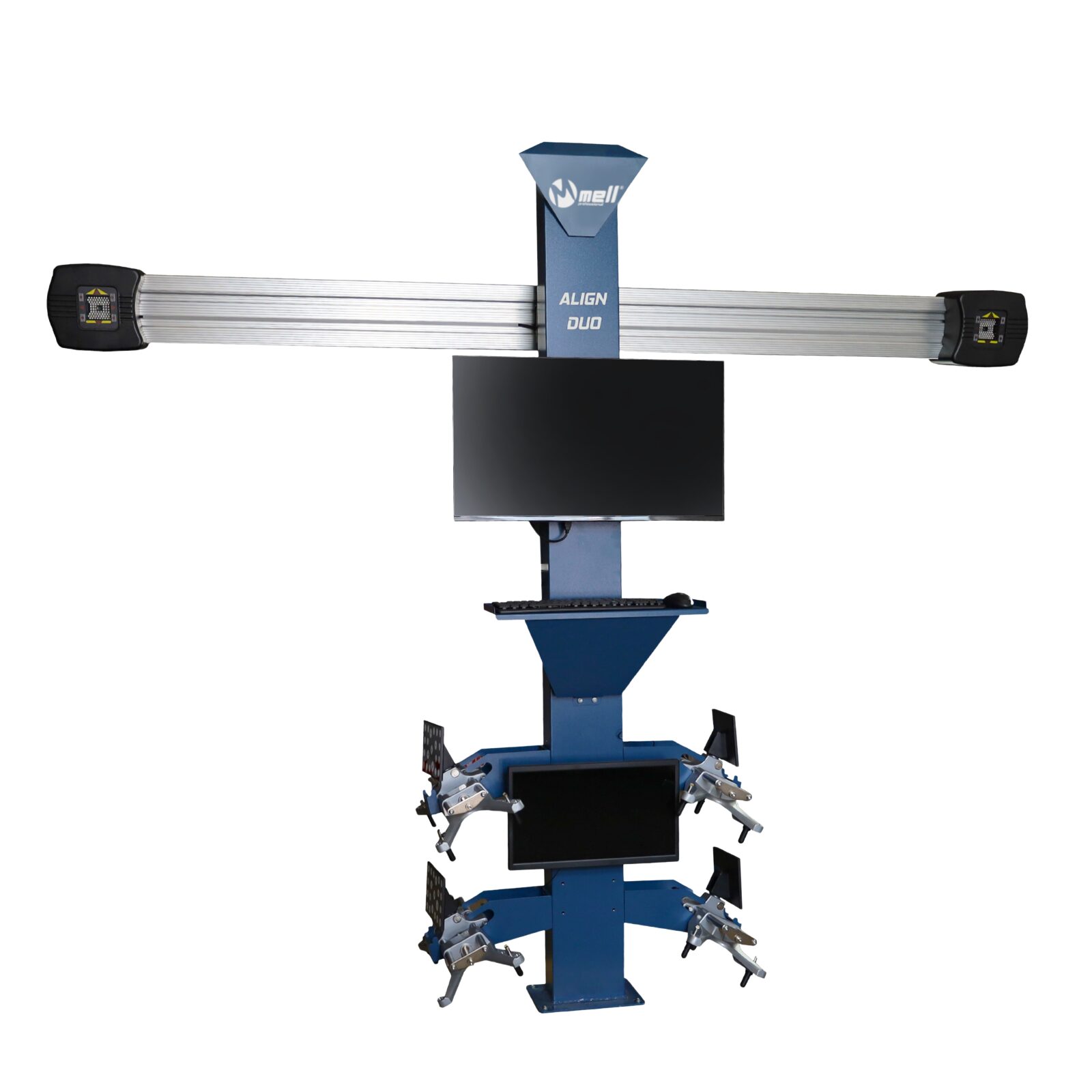

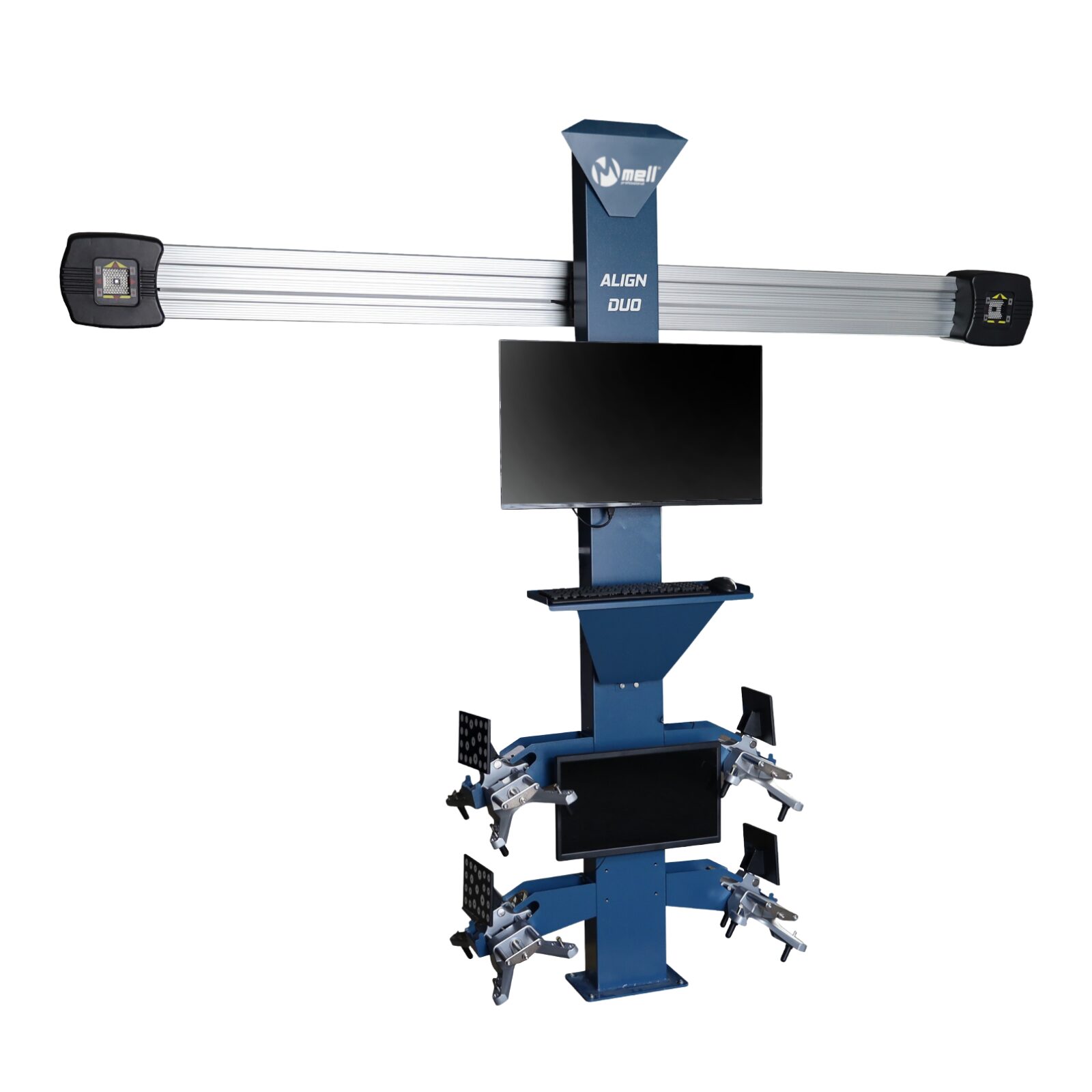

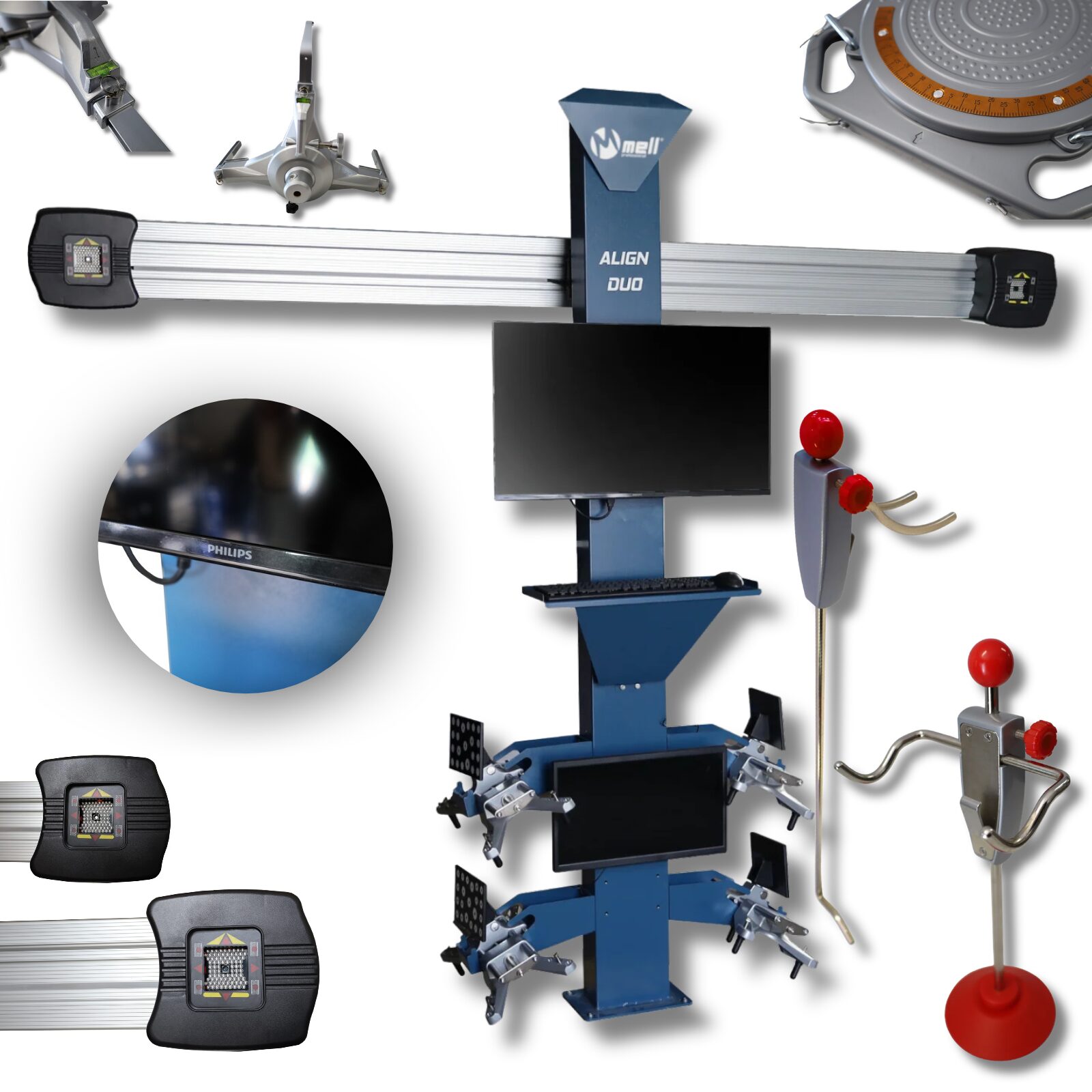

System geometrii kół 3D ALIGN DUO – pomiar i analiza w czasie rzeczywistym

ALIGN DUO to system geometrii kół 3D przeznaczony do pomiaru i regulacji ustawienia kół z wykorzystaniem 2 kamer HD oraz tarcz pomiarowych. Urządzenie umożliwia szybkie i dokładne określenie parametrów geometrii oraz ich bieżącą analizę podczas pracy.

System wykonuje pomiar geometrii 4 kół oraz prezentuje wyniki w formie wizualizacji 3D i wartości liczbowych. Dzięki pracy w czasie rzeczywistym operator może na bieżąco kontrolować zmiany i przeprowadzać regulację.

ALIGN DUO obsługuje kluczowe parametry geometrii:

• camber (kąt pochylenia kół)
• toe (zbieżność)
• caster
• SAI
• thrust angle

Pomiar odbywa się na podstawie analizy położenia tarcz celowniczych oraz ruchu pojazdu, co pozwala na uzyskanie wysokiej dokładności pomiarów. System wykorzystuje automatyczne śledzenie tarcz, które zwiększa stabilność i eliminuje błędy pomiarowe.

Oprogramowanie umożliwia:

• wybór pojazdu z bazy danych
• zapis danych klientów
• generowanie raportów pomiarowych (PDF)

System posiada również funkcje diagnostyki i kalibracji, które pozwalają utrzymać prawidłowe działanie urządzenia.

Co robi system

• pomiar geometrii 4 kół
• analiza parametrów w czasie rzeczywistym
• wizualizacja 3D ustawienia kół
• kontrola zmian podczas regulacji
• baza danych klientów i pojazdów
• raporty pomiarowe

Technologia i działanie

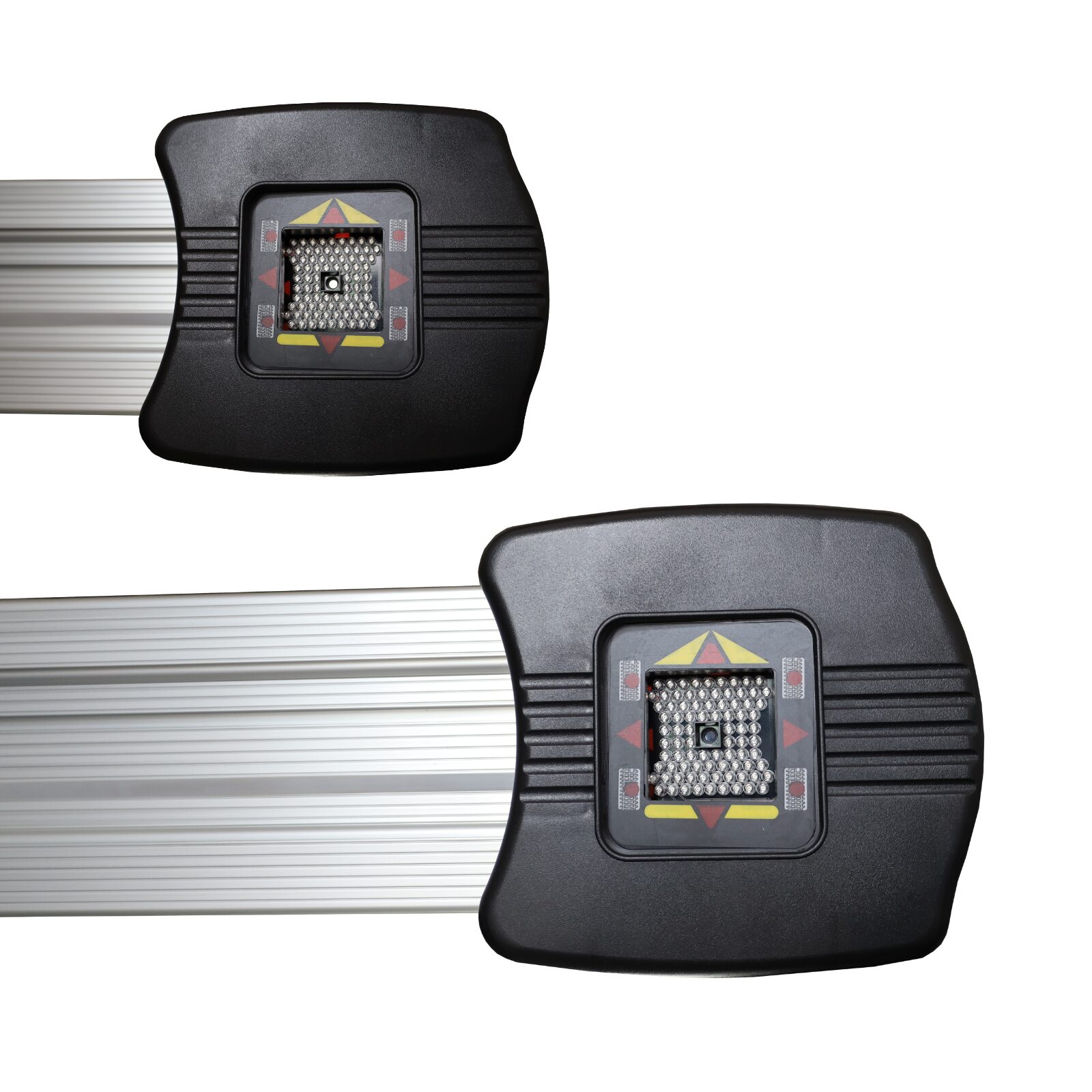

• 2 kamery HD
• tarcze celownicze
• automatyczne śledzenie tarcz
• pomiar dynamiczny (ruch pojazdu)
• wizualizacja 3D w czasie rzeczywistym
• oprogramowanie Windows

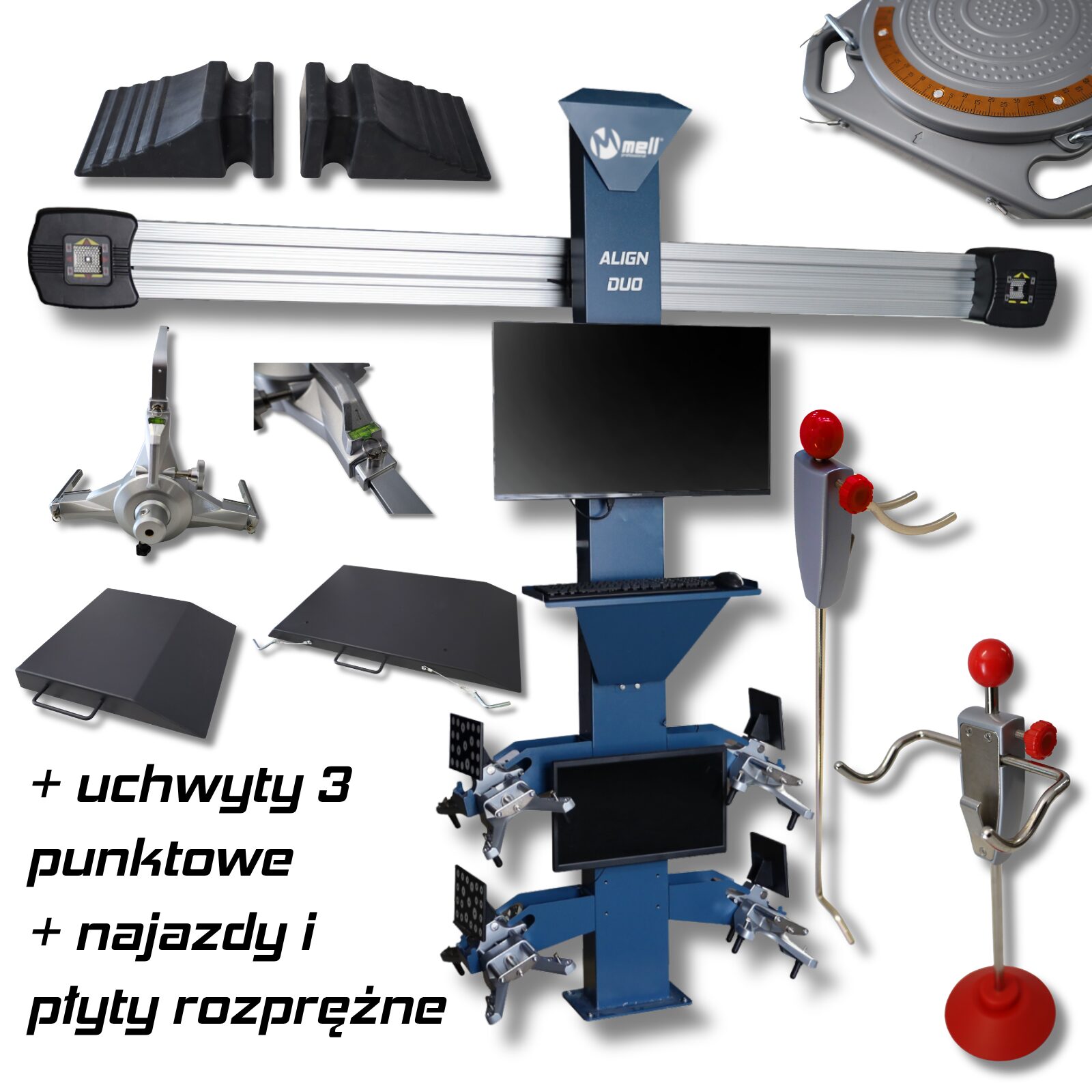

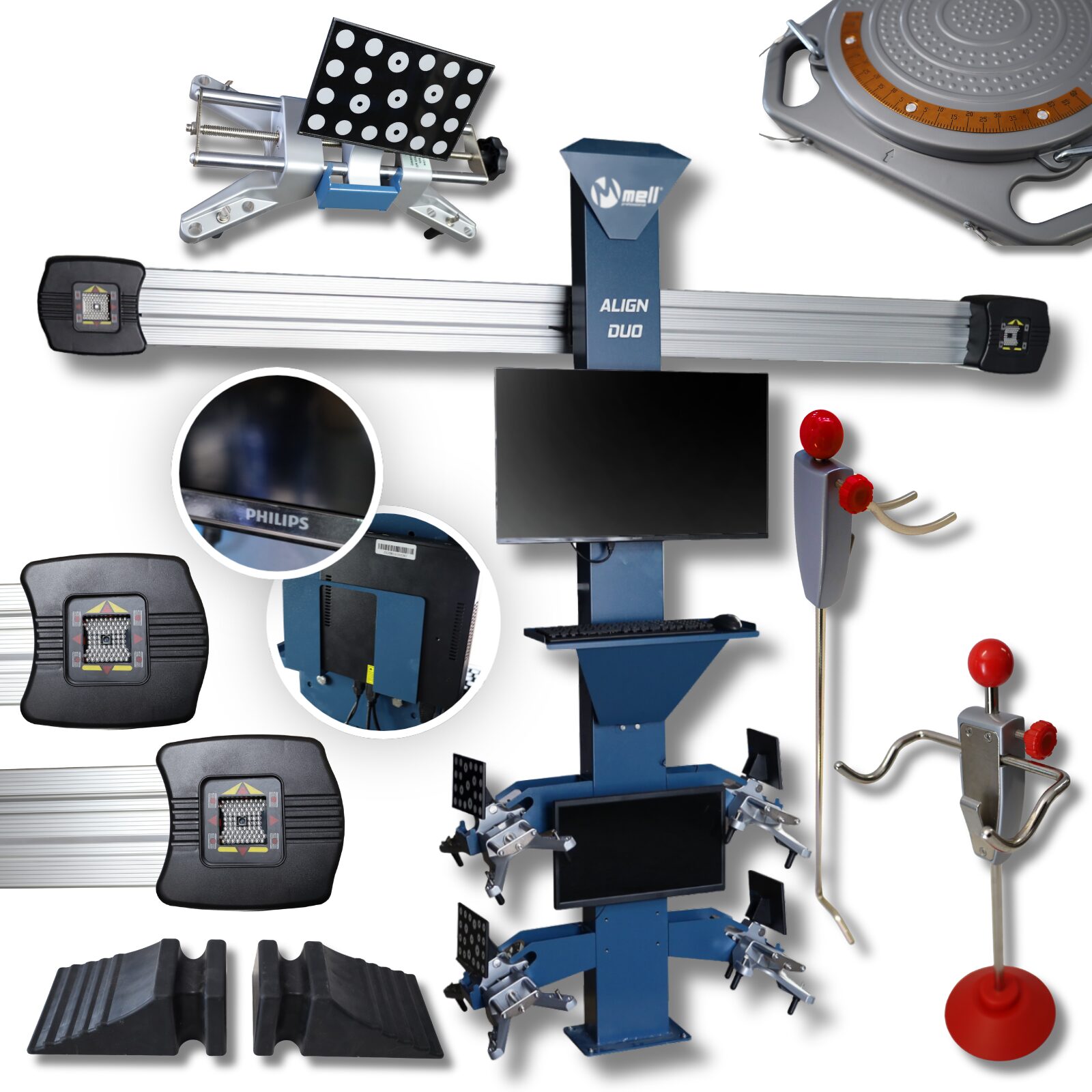

Akcesoria do geometrii kół

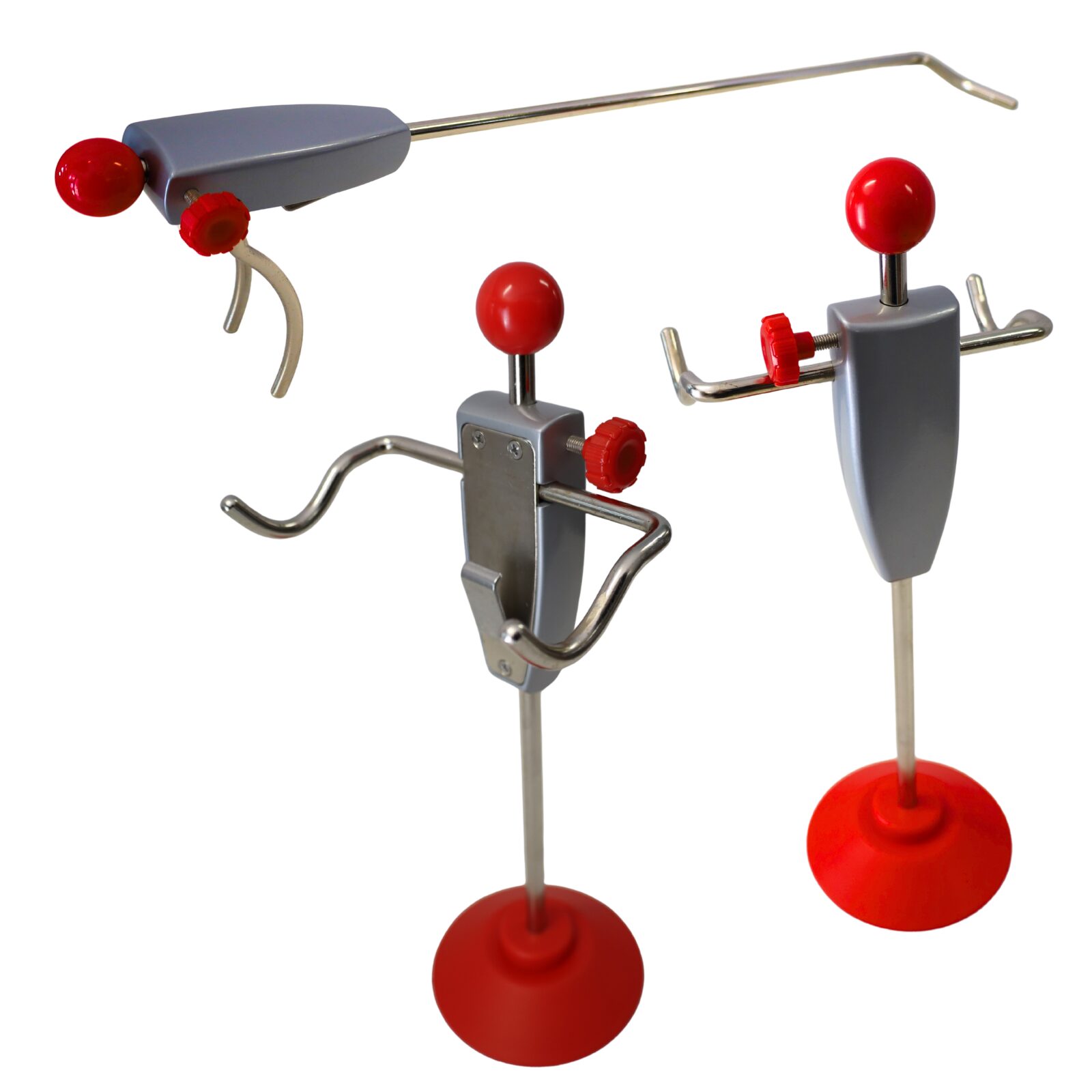

Blokady kierownicy i pedału do geometrii kół

Profesjonalny zestaw blokad do geometrii kół przeznaczony do stabilizacji kierownicy oraz pedału hamulca podczas wykonywania pomiarów i regulacji geometrii zawieszenia. Niezbędne wyposażenie każdego warsztatu samochodowego oraz serwisu diagnostycznego.

Najważniejsze cechy:

• stabilne unieruchomienie kierownicy,
• blokada pedału hamulca,
• szybka regulacja i montaż,
• solidna metalowa konstrukcja,
• wygodne pokrętła regulacyjne,
• uniwersalne zastosowanie do wielu pojazdów.

Zestaw ułatwia wykonanie precyzyjnych pomiarów geometrii oraz zwiększa komfort pracy mechanika.

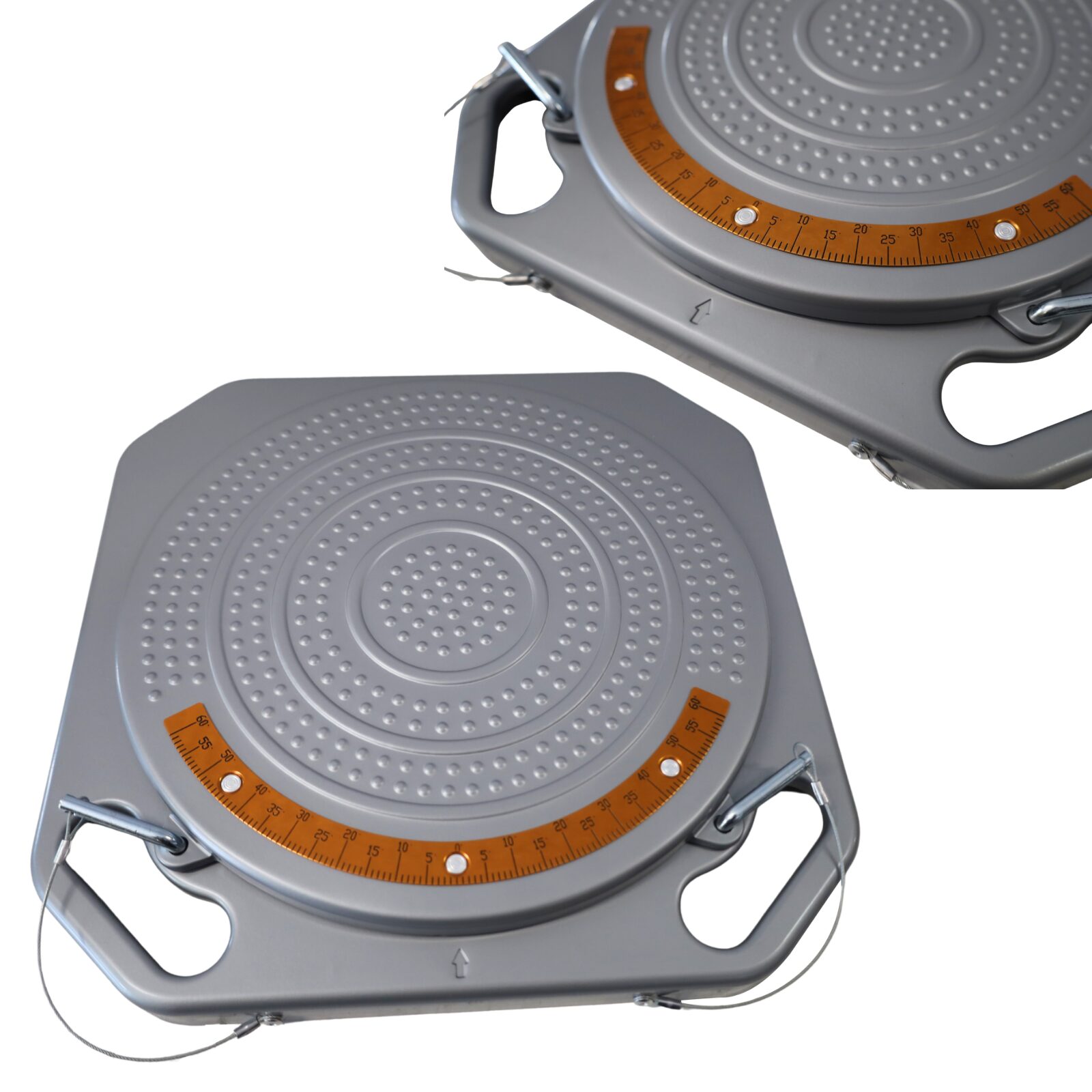

Obrotnice pod koła do geometrii

Profesjonalne obrotnice pod koła wykorzystywane podczas pomiaru i ustawiania geometrii zawieszenia. Umożliwiają swobodny obrót koła podczas regulacji, zapewniając dokładność pomiarów i płynną pracę układu kierowniczego.

Najważniejsze cechy:

• czytelna skala pomiarowa,
• solidna i stabilna konstrukcja,
• antypoślizgowa powierzchnia,
• wygodne uchwyty transportowe,
• przeznaczone do warsztatów i stacji diagnostycznych.

Obrotnice są niezbędnym wyposażeniem podczas profesjonalnego ustawiania geometrii kół i diagnostyki zawieszenia.

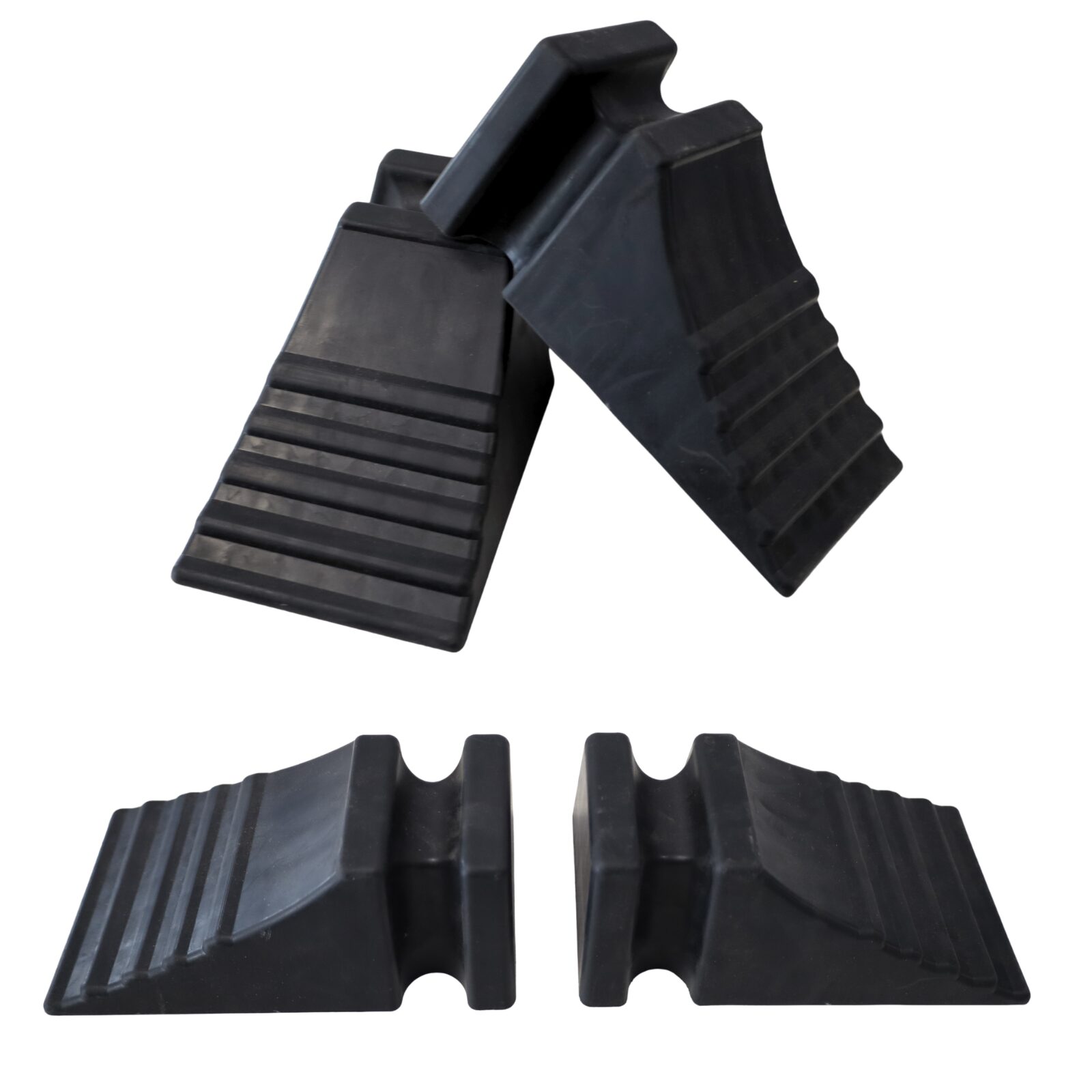

Kliny pod koła do geometrii — zestaw 2 sztuk

Zestaw klinów pod koła przeznaczony do stabilizacji pojazdu podczas wykonywania pomiarów geometrii oraz prac serwisowych. Wykonane z trwałego materiału o wysokiej odporności na nacisk i ścieranie.

Najważniejsze cechy:

• zestaw 2 sztuk,
• trwały i odporny materiał,
• lekkie i wygodne w użyciu,
• uniwersalne zastosowanie w warsztacie.

Kliny zwiększają bezpieczeństwo pracy podczas pomiarów i regulacji geometrii zawieszenia.

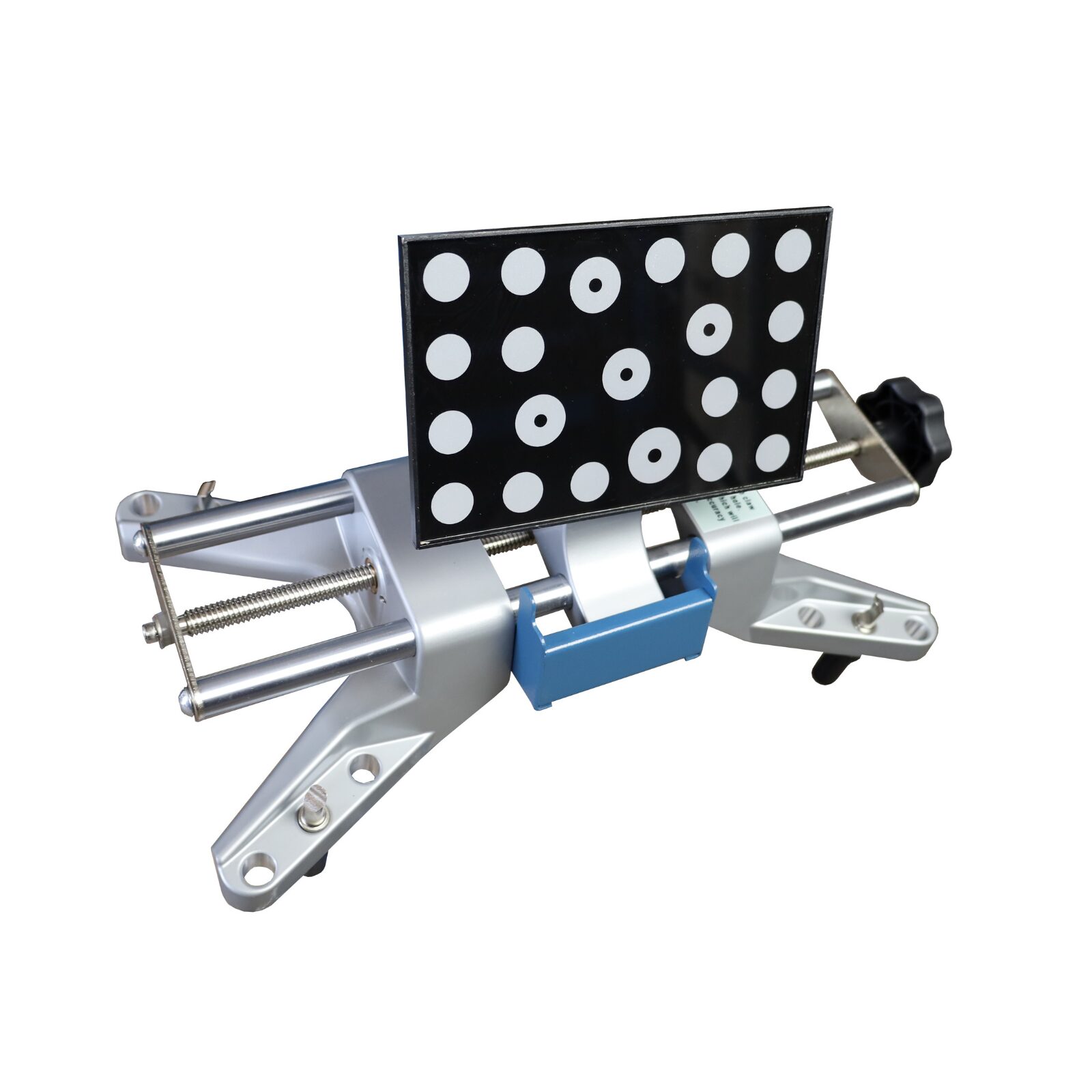

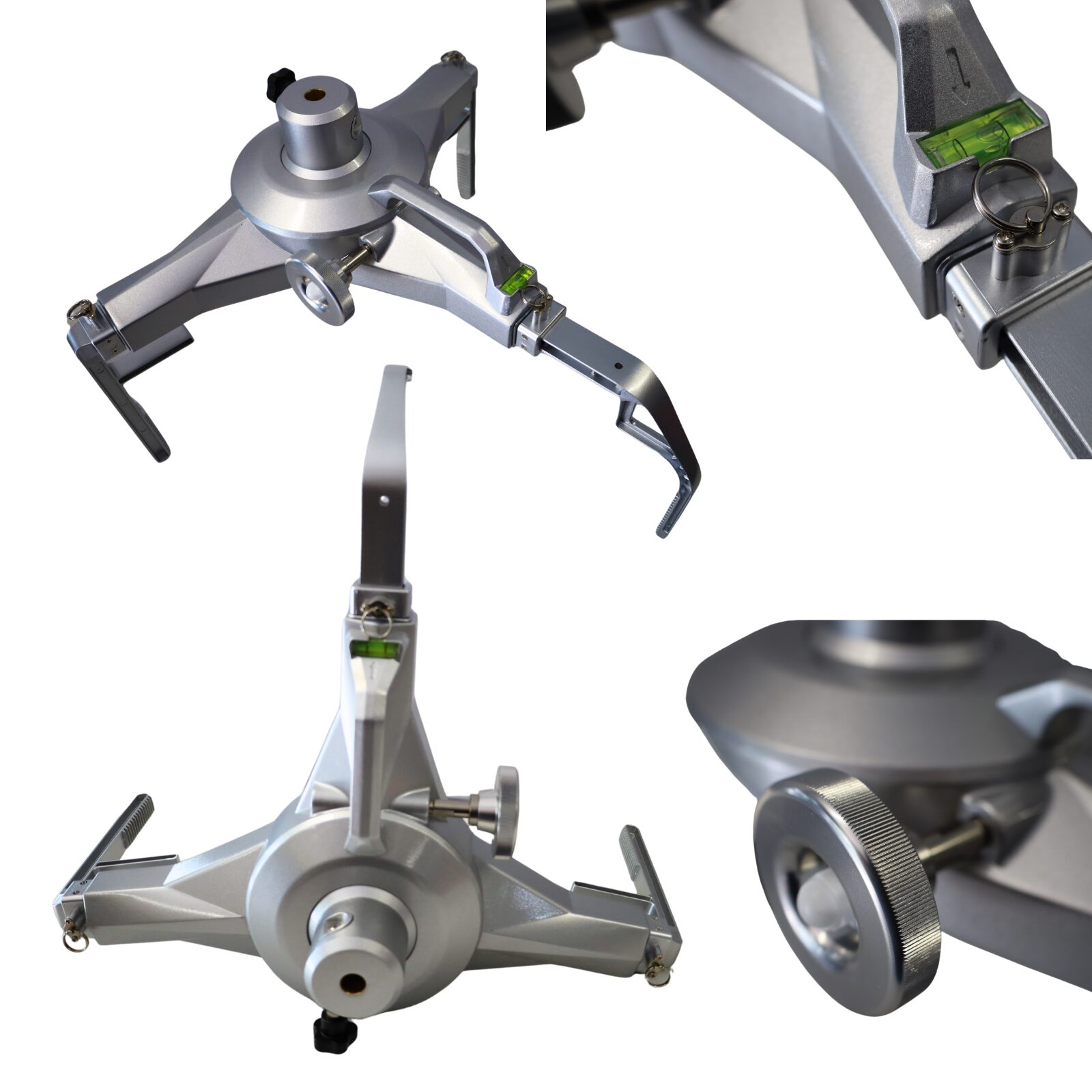

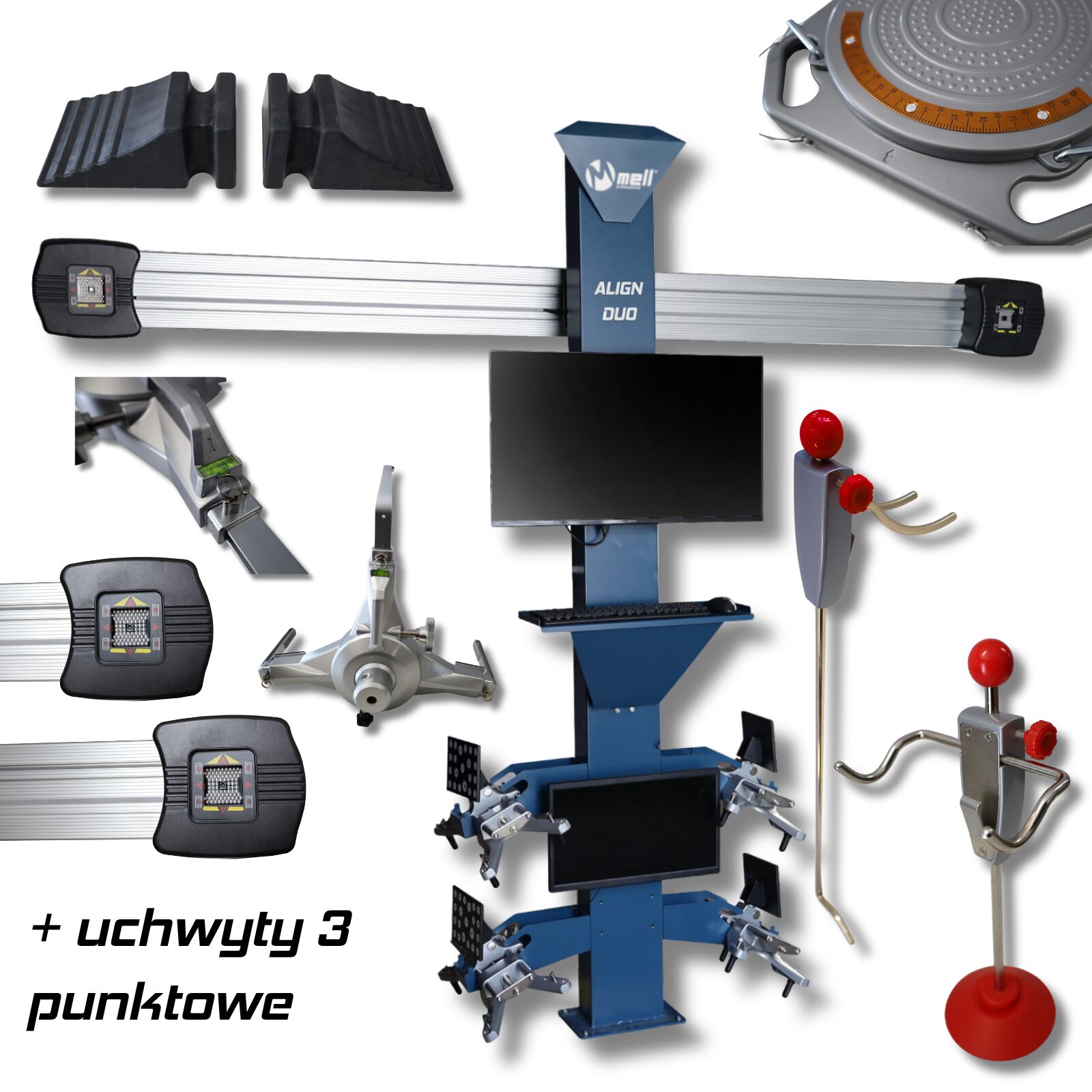

Uchwyt 3-punktowy do geometrii kół

Profesjonalny uchwyt 3-punktowy przeznaczony do pomiaru i ustawiania geometrii kół w samochodach osobowych oraz dostawczych. Konstrukcja zapewnia szybki montaż na feldze oraz stabilne i precyzyjne mocowanie podczas wykonywania pomiarów.

Najważniejsze cechy:

• mocowanie 3-punktowe,
• szybki i wygodny montaż,
• stabilne osadzenie na feldze,
• precyzyjna regulacja,
• solidna aluminiowa konstrukcja,
• wbudowana poziomica ułatwiająca ustawienie,
• pokrętła regulacyjne zwiększające dokładność pracy.

Uchwyt został zaprojektowany z myślą o profesjonalnych warsztatach samochodowych i stacjach diagnostycznych. Dzięki trwałemu wykonaniu oraz precyzyjnemu systemowi mocowania doskonale sprawdza się podczas codziennej pracy przy ustawianiu geometrii zawieszenia.

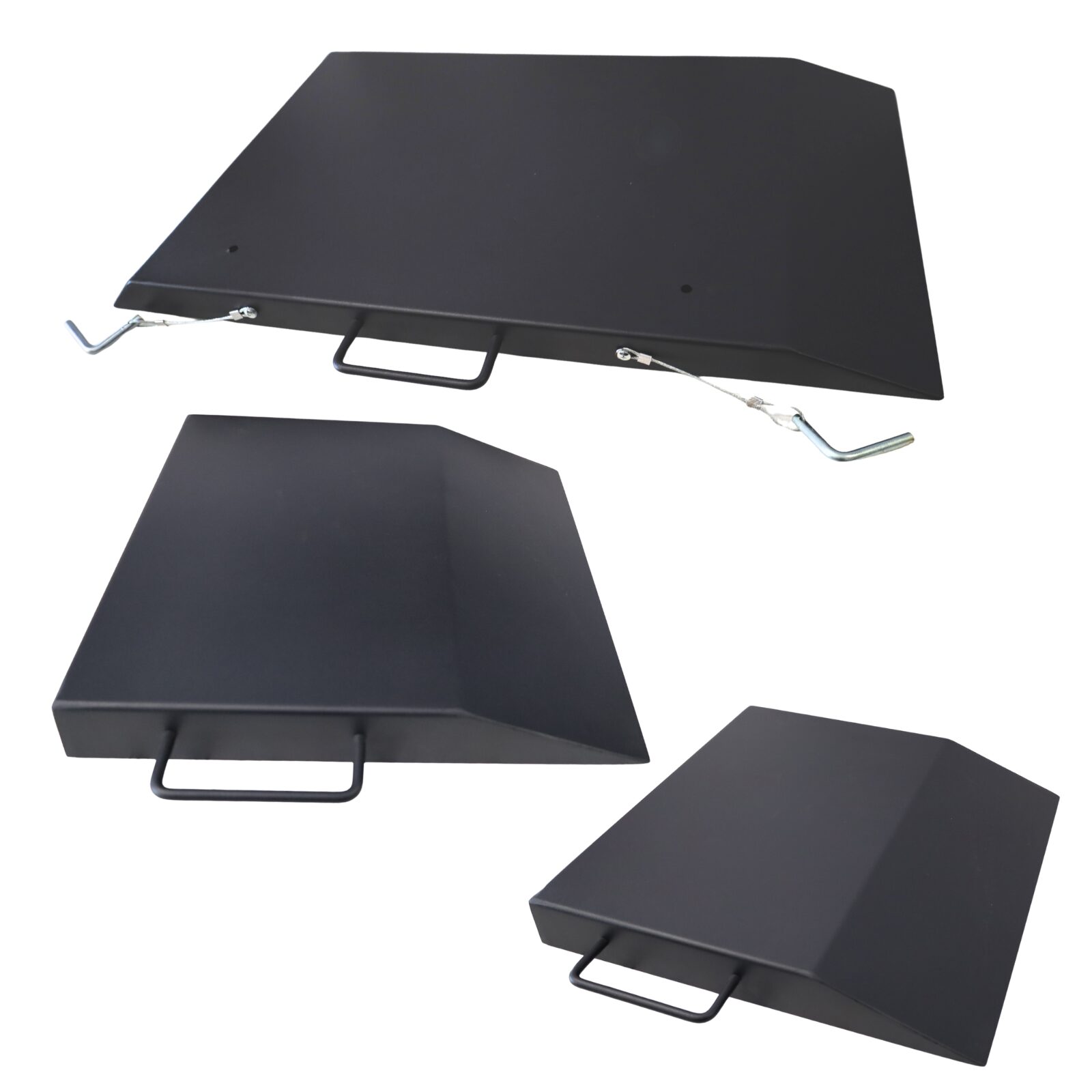

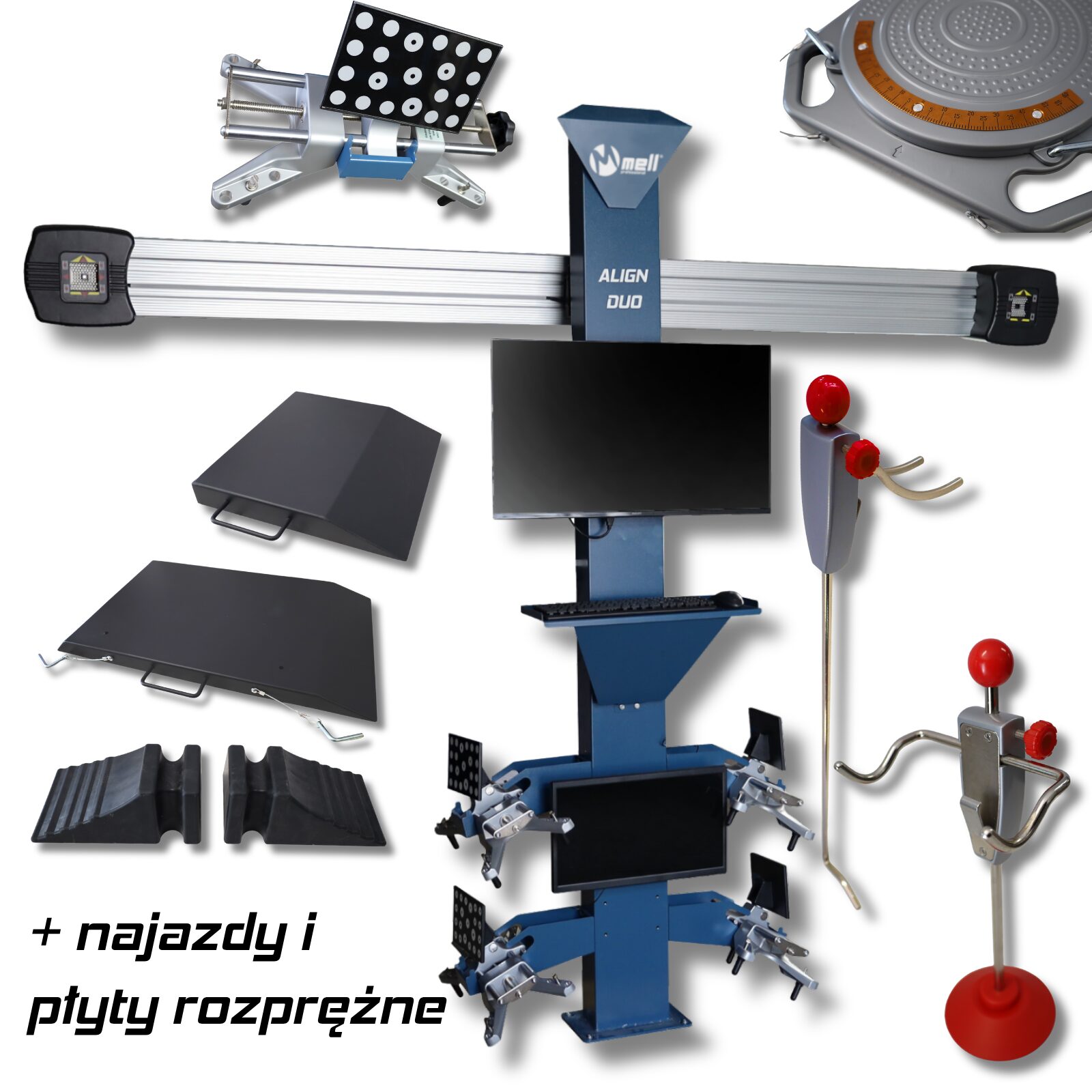

Płyty rozprężne z najazdami do geometrii kół

Profesjonalne płyty rozprężne z najazdami przeznaczone do pomiaru i ustawiania geometrii zawieszenia w samochodach osobowych oraz dostawczych. Konstrukcja umożliwia swobodną pracę zawieszenia podczas regulacji, co przekłada się na większą dokładność pomiarów.

Najważniejsze cechy:

• komplet płyt rozprężnych z najazdami,
• ułatwiają precyzyjne ustawienie geometrii,
• solidna stalowa konstrukcja,
• trwała powłoka ochronna,
• wygodne uchwyty do przenoszenia,
• łatwy wjazd dzięki zintegrowanym najazdom,
• stabilna praca podczas pomiarów,
• zastosowanie w warsztatach i stacjach diagnostycznych.

Płyty rozprężne pozwalają na eliminację naprężeń zawieszenia podczas pomiarów geometrii, co zwiększa dokładność regulacji i komfort pracy mechanika. Produkt przeznaczony do profesjonalnego zastosowania w serwisach samochodowych.

Dane techniczne

Model: ALIGN DUO
Typ: system geometrii kół 3D

System pomiarowy: 2 kamery HD

Dokładność: do ±0,02°
Rozdzielczość: 0,01 mm / 0,01°

Zakres:

• camber ±10°
• toe ±20°
• skręt ±50°

Pomiar 4 kół: TAK
Wizualizacja: 3D

Funkcje

• automatyczne śledzenie tarcz pomiarowych
• wizualizacja 3D
• raporty PDF
• baza pojazdów
• diagnostyka systemu
• kalibracja

Oprogramowanie i zgodność

System operacyjny: Windows
Zgodność: 2006/42/WE, 2014/30/UE

ALIGN DUO to system geometrii kół 3D umożliwiający precyzyjny pomiar i analizę ustawienia kół w czasie rzeczywistym. Dzięki zastosowaniu kamer HD, automatycznego śledzenia tarcz oraz funkcji raportowania i diagnostyki, stanowi kompleksowe rozwiązanie dla warsztatów zajmujących się geometrią kół.
