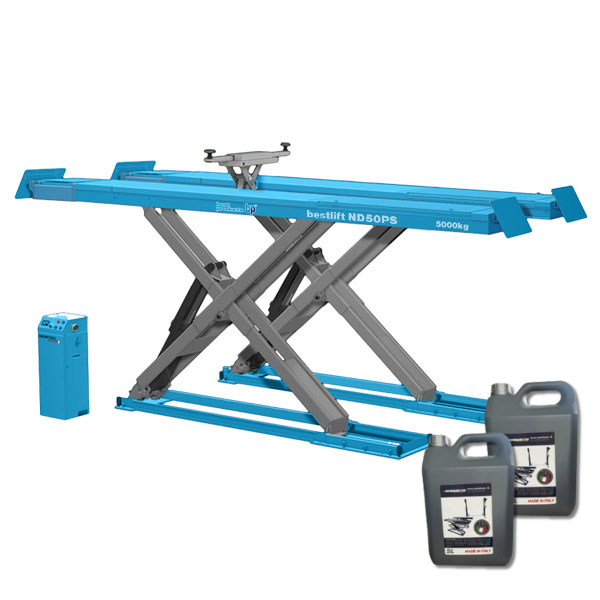

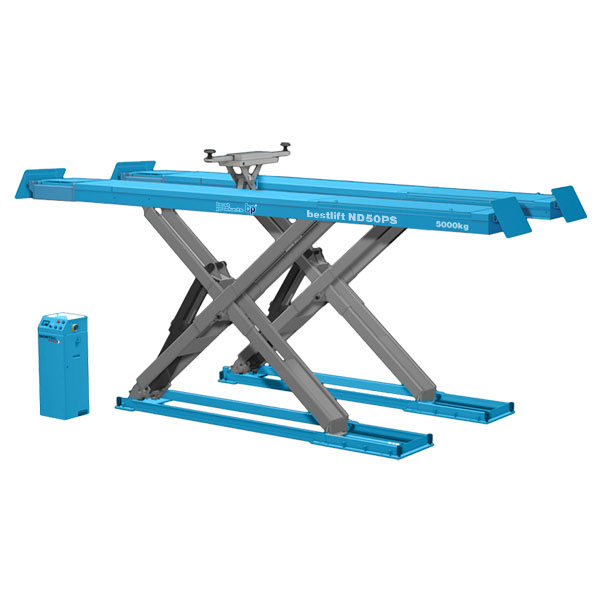

BESTLIFT ND50PS – DIAGNOSTYCZNY PODNOŚNIK NOŻYCOWY 5T Z SZARPAKIEM

Elektrohydrauliczny podnośnik nożycowy Bestlift ND50PS to profesjonalne stanowisko przeznaczone do diagnostyki zawieszenia, kontroli geometrii kół oraz kompleksowej obsługi samochodów osobowych i lekkich pojazdów użytkowych.

Udźwig główny wynoszący aż 5000 kg, zintegrowany 4-kierunkowy szarpak diagnostyczny oraz niezależny dźwignik osi o udźwigu 2500 kg sprawiają, że urządzenie doskonale sprawdzi się w profesjonalnych warsztatach samochodowych, serwisach geometrii oraz stacjach kontroli pojazdów.

KOMPLETNE STANOWISKO DO DIAGNOSTYKI POJAZDÓW

Bestlift ND50PS łączy funkcję podnośnika diagnostycznego, stanowiska do geometrii kół oraz urządzenia do kontroli luzów w zawieszeniu.

Długie platformy najazdowe o wymiarach 608 × 5607 mm zapewniają wygodną obsługę pojazdów o różnym rozstawie osi. Maksymalna wysokość podnoszenia wynosząca 2160 mm umożliwia komfortową pracę pod podwoziem pojazdu.

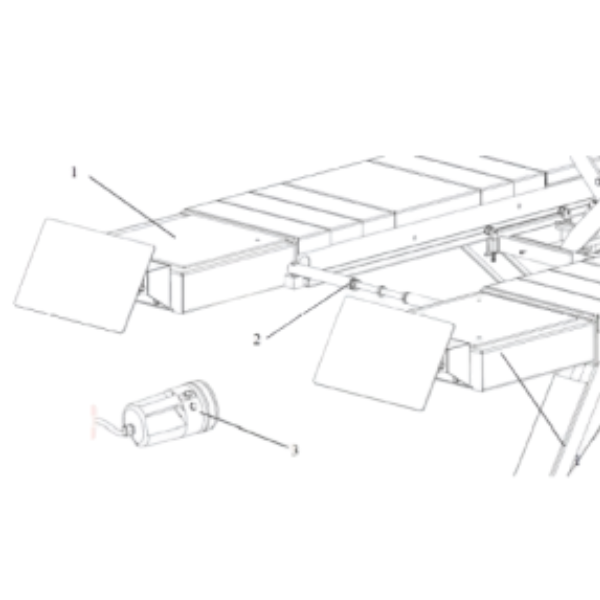

ZINTEGROWANY SZARPAK DIAGNOSTYCZNY 4D

Podnośnik wyposażony jest w hydrauliczne płyty szarpiące pracujące w czterech kierunkach:

• przód–tył,
• lewo–prawo.

Ruch płyt pozwala szybko wykryć luzy i uszkodzenia występujące między innymi w:

• sworzniach,
• tulejach,
• wahaczach,
• drążkach kierowniczych,
• końcówkach układu kierowniczego,
• elementach zawieszenia.

Sterowanie szarpakiem odbywa się za pomocą przenośnej latarki diagnostycznej wyposażonej w przyciski kierunkowe. Operator może jednocześnie oświetlać kontrolowany element oraz uruchamiać ruch płyt bez konieczności opuszczania stanowiska pod pojazdem.

DŹWIGNIK OSI O UDŹWIGU 2500 KG

W zestawie znajduje się niezależny, hydrauliczny dźwignik osi zasilany pneumatycznie.

Udźwig wynoszący 2500 kg umożliwia uniesienie osi lub kół pojazdu ponad powierzchnię platform głównych. Rozwiązanie to jest szczególnie przydatne podczas:

• kontroli luzów zawieszenia,
• regulacji geometrii,
• obsługi kół i hamulców,
• prac przy elementach podwozia,
• diagnostyki układu kierowniczego.

Zakres podnoszenia dźwignika pomocniczego wynosi od 22 do 428 mm.

FOTOKOMÓRKOWA SYNCHRONIZACJA PLATFORM

Za równomierny ruch obu platform odpowiada system kontroli fotokomórkowej.

Czujniki na bieżąco monitorują położenie platform i korygują ich pracę, zapobiegając nierównemu podnoszeniu lub opuszczaniu pojazdu. Rozwiązanie zwiększa stabilność stanowiska oraz bezpieczeństwo pracy z ciężkimi pojazdami.

PNEUMATYCZNIE ZWALNIANE BLOKADY

Podnośnik wykorzystuje mechaniczne zapadki bezpieczeństwa zwalniane pneumatycznie.

Po osiągnięciu wybranej wysokości platformy zostają bezpiecznie podparte na ryglach mechanicznych. Chroni to urządzenie przed niekontrolowanym opuszczeniem w przypadku awarii lub spadku ciśnienia w układzie hydraulicznym.

Zwalnianie blokad odbywa się automatycznie po uruchomieniu funkcji opuszczania.

MONTAŻ W POSADZCE LUB NA JEJ POWIERZCHNI

Konstrukcja Bestlift ND50PS umożliwia dwa warianty instalacji.

Montaż w zagłębieniu posadzki

Podnośnik może zostać zabudowany w przygotowanej fosie. Po całkowitym opuszczeniu platformy znajdują się na poziomie posadzki, tworząc płaską i wygodną powierzchnię przejazdową.

Takie rozwiązanie ułatwia wjazd samochodów sportowych, pojazdów z niskim zawieszeniem oraz aut z rozbudowanymi elementami aerodynamicznymi.

Montaż na posadzce

Urządzenie może być również zamontowane bezpośrednio na powierzchni podłoża. W takim wariancie stosuje się opcjonalne rampy najazdowe umożliwiające wygodne ustawienie pojazdu na platformach.

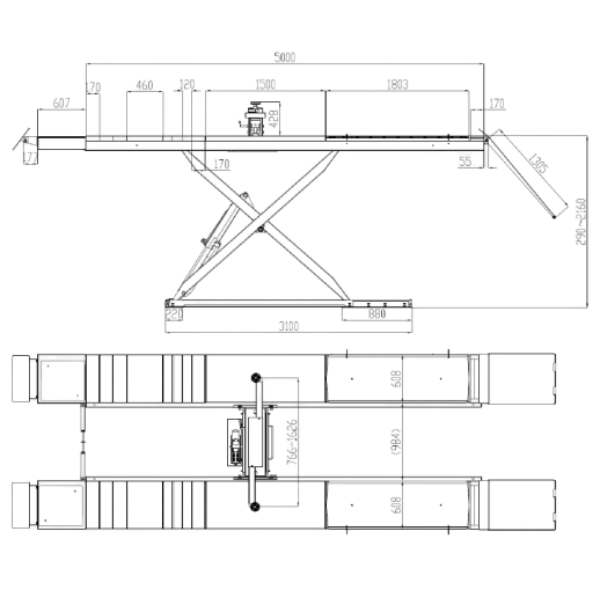

DANE TECHNICZNE

Model: Bestlift ND50PS

Rodzaj urządzenia: elektrohydrauliczny podnośnik nożycowy diagnostyczny

Maksymalny udźwig podnośnika głównego: 5000 kg

Udźwig dźwignika osi: 2500 kg

Zasilanie: 400 V / 50 Hz

Zasilanie pneumatyczne: 6–8 bar

Moc silnika pompy: 3,5 kW

Minimalna wysokość podnoszenia: 290 mm

Maksymalna wysokość podnoszenia: 2160 mm

Zakres podnoszenia dźwignika osi: 22–428 mm

Wymiary platform: 608 × 5607 mm

Przestrzeń pomiędzy platformami: 984 mm

Czas podnoszenia: około 70 s

Czas opuszczania: około 60 s

Poziom hałasu: poniżej 70 dB(A)

Masa urządzenia: 2570 kg

Sterowanie: 24 V

Sposób zwalniania blokad: pneumatyczny

Kontrola synchronizacji: fotokomórkowa

Rodzaj szarpaka: hydrauliczny, 4-kierunkowy
